Beschermingsportieken

Veilig werken aan hoogspanningslijnen

Werken in de nabijheid van hoogspanningslijnen vereist meer dan alleen voorzichtigheid, het vereist een fysieke barrière die het publiek domein en de omgeving beschermt tegen het onverwachte. De beschermingsportieken van ETD bv vangen trekkoorden of geleiders tijdens werken aan de hoogspanningslijn en garanderen een veilige werkzone voor mens, materieel en verkeer. Of het nu gaat om werken langs een openbare weg, boven een spoorlijn of op een industrieterrein: wij leveren, plaatsen en beheren de beschermingsportieken uw project van A tot Z.

Protections as a Service (PaaS)

Waarom investeren in eigen materiaal als u het kunt huren? Met ons PaaS-model huurt u beschermingsportieken gedurende uw project, inclusief plaatsing, opvolging en afbraak. U betaalt enkel voor wat u nodig heeft, wanneer u het nodig heeft.

Elke opdracht start met een studie waarin de vereiste hoogte, breedte en voet worden bepaald op basis van de specifieke omstandigheden ter plaatse, van de doorhang van de geleider tot de draagkracht van de ondergrond. Het resultaat is een plaatsing die volledig conform de richtlijnen van de domeinbeheer, de betrokken stakeholders en het AREI is.

Modulair ontwerp, maximale flexibiliteit

Onze portieken zijn opgebouwd uit drie kerncomponenten die samen een modulair en schaalbaar systeem vormen.

Betonvoeten (SYSTEM ETD)

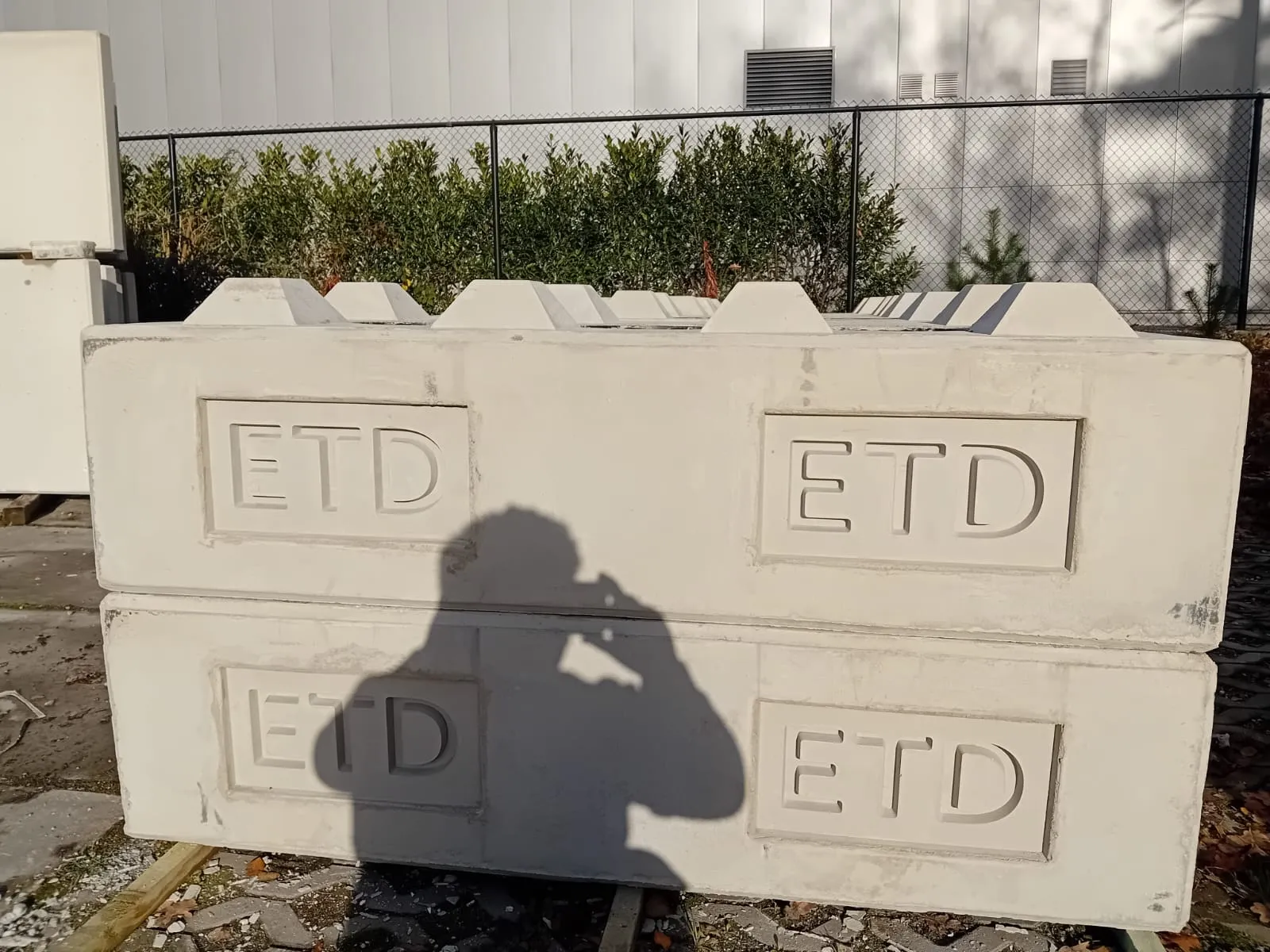

De basis van elke portiek wordt gevormd door onze eigen betonblokken waarin stalen buizen zijn ingestort en verankerd in de wapeningskooi. Het aantal blokken per voet wordt bepaald door de stabiliteitsstudie en kan flexibel worden aangepast aan de lokale omstandigheden.

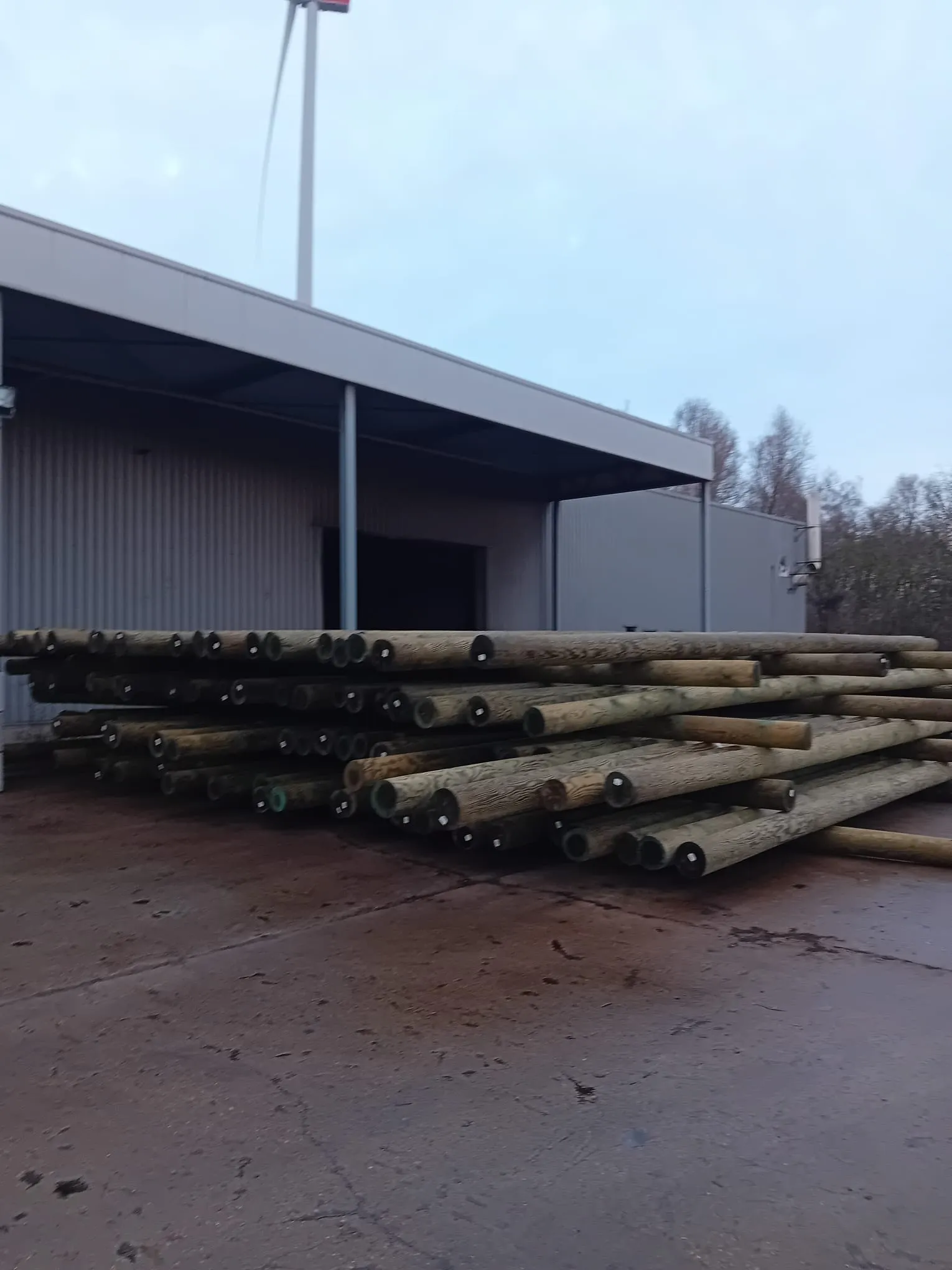

Houten palen

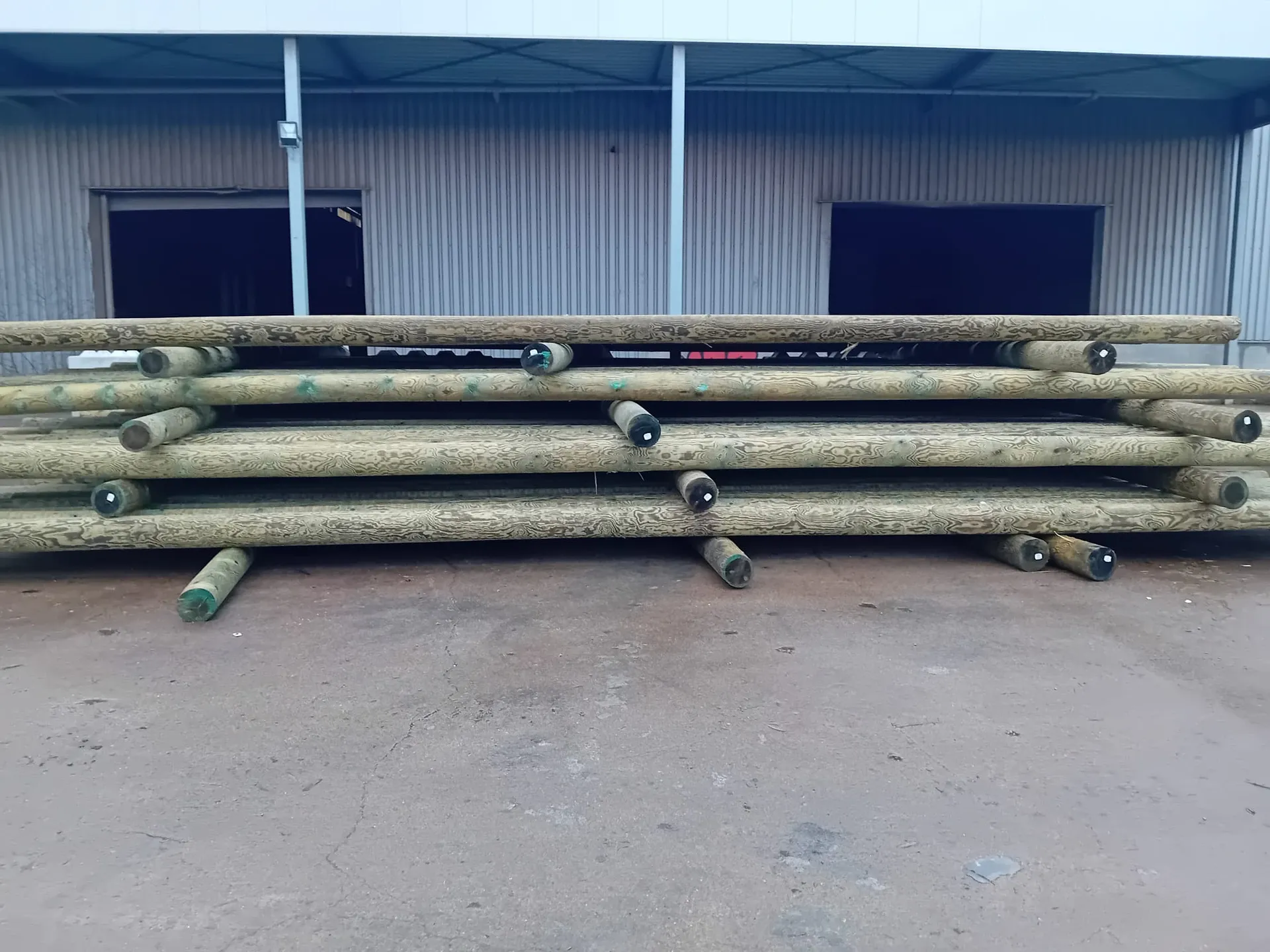

De staanders en dwarsbalken bestaan uit houten palen van 10 meter lengte. Elke paal is geproduceerd en individueel getest conform EN 14229, en voorzien van een uniek identificatienummer.

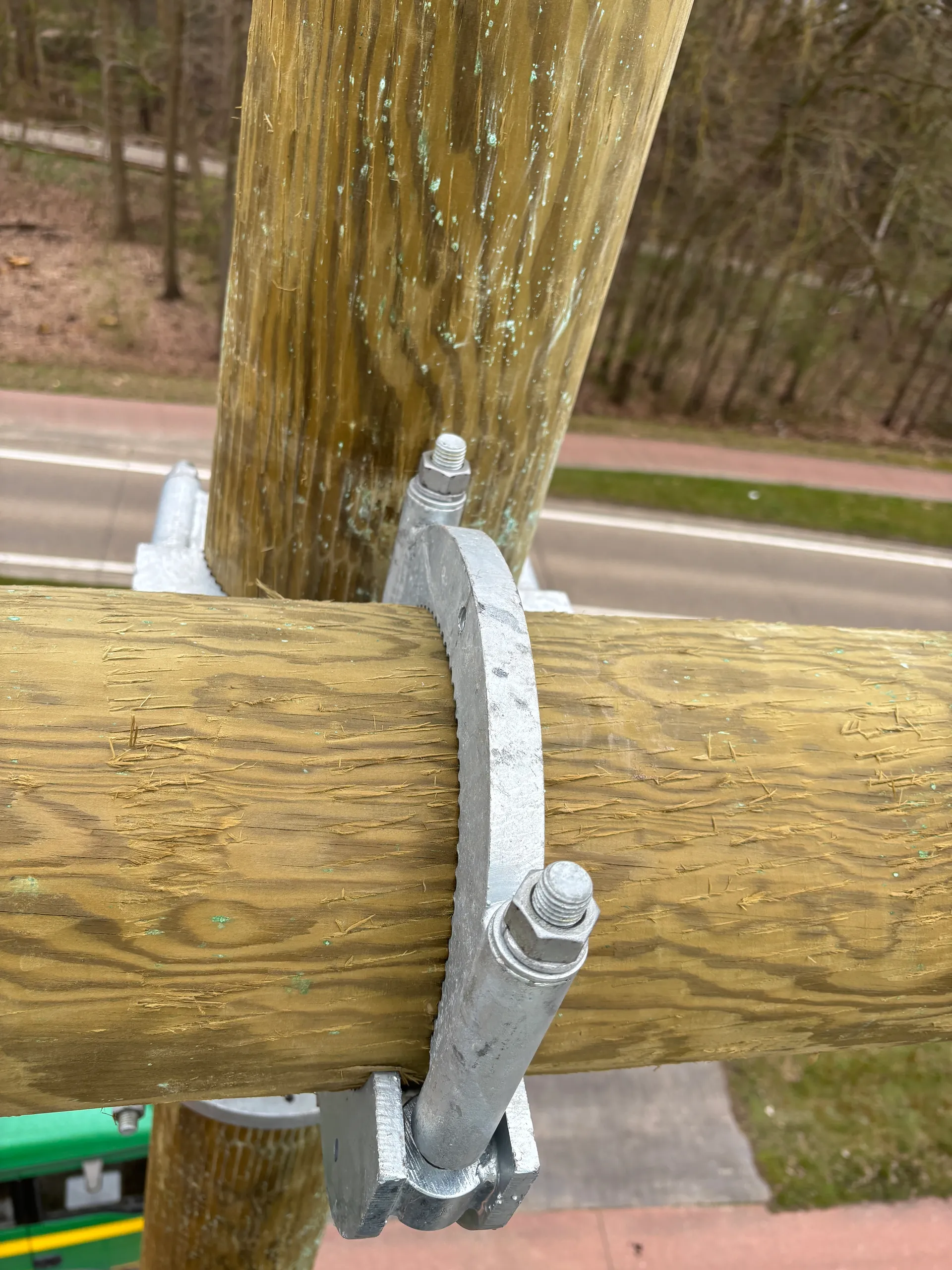

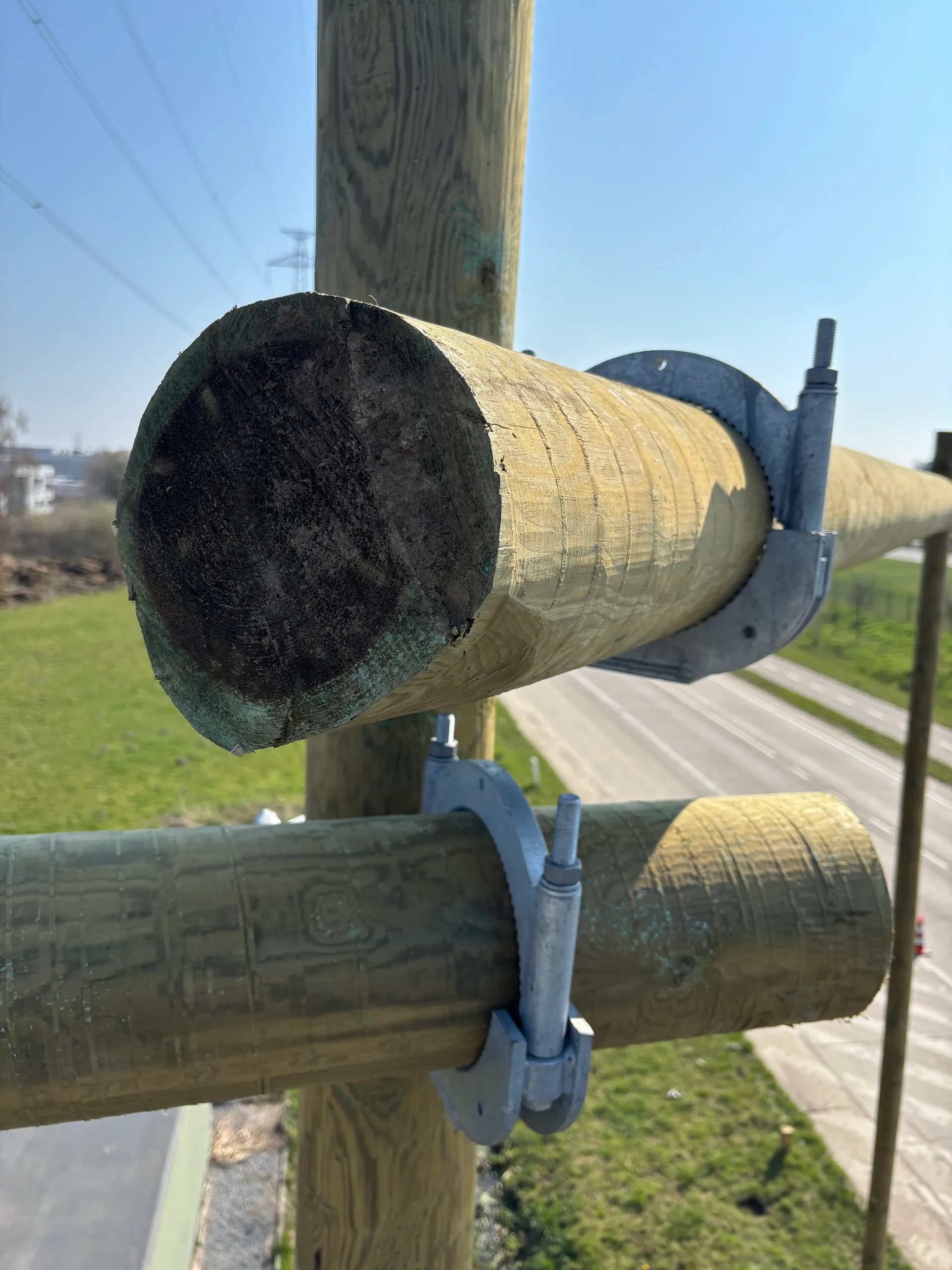

Stalen klemmen (SYSTEM ETD)

De verbinding tussen palen en dwarsbalken gebeurt met ons eigen ontwikkeld klemsysteem, uitgevoerd in constructiestaal E355 en heetgegalvaniseerd. Het systeem is volledig doorgerekend op sterkte en vervorming, en borgt de dwarsbalk betrouwbaar op de draagpalen.

Configuraties

Ons systeem kent twee configuraties die naar believen gecombineerd kunnen worden. De exacte afmetingen worden per locatie bepaald op basis van de doorhang van de geleider, de vereiste veiligheidsafstand en de breedte van het werkgebied.

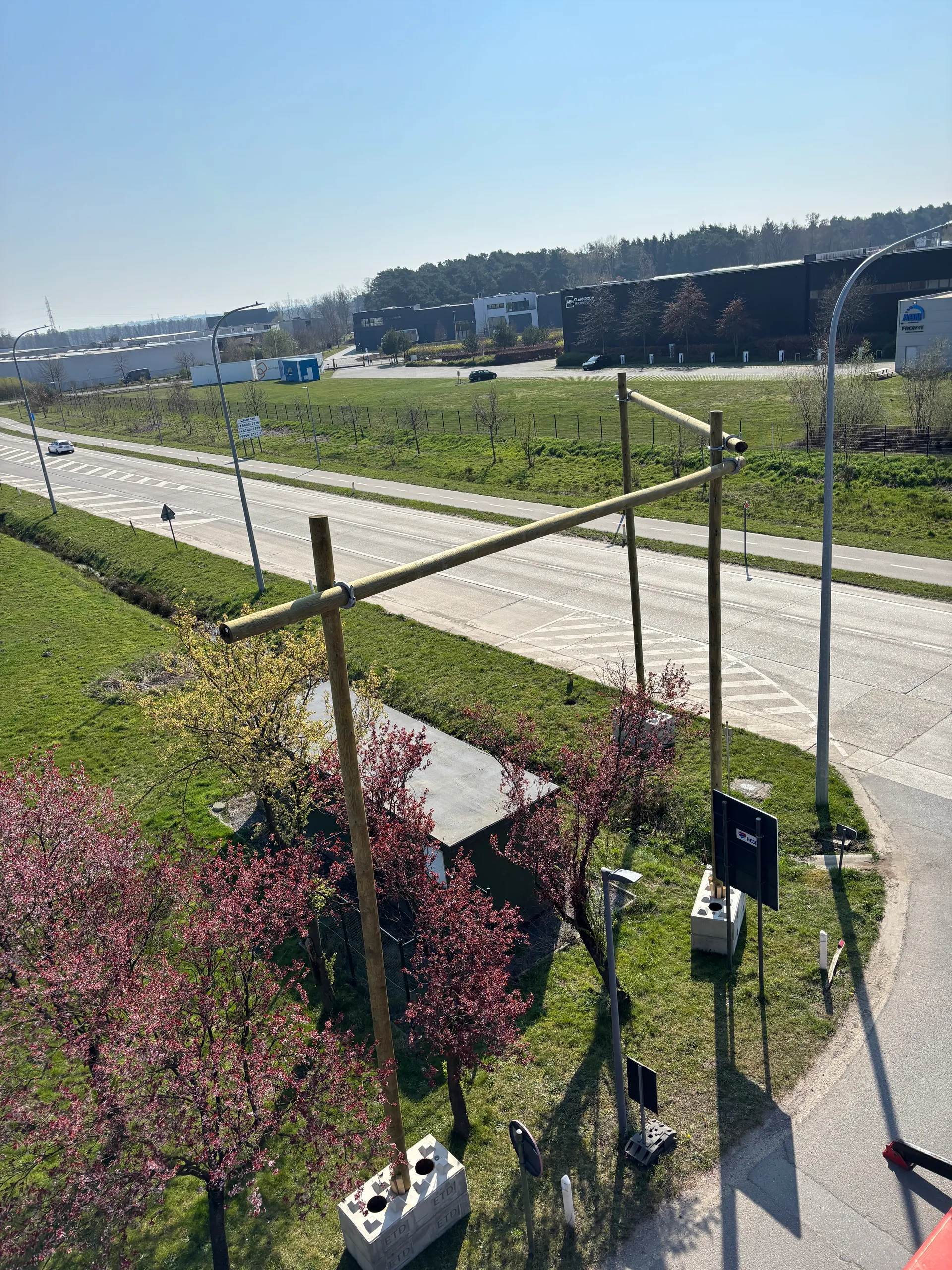

Standaard configuratie

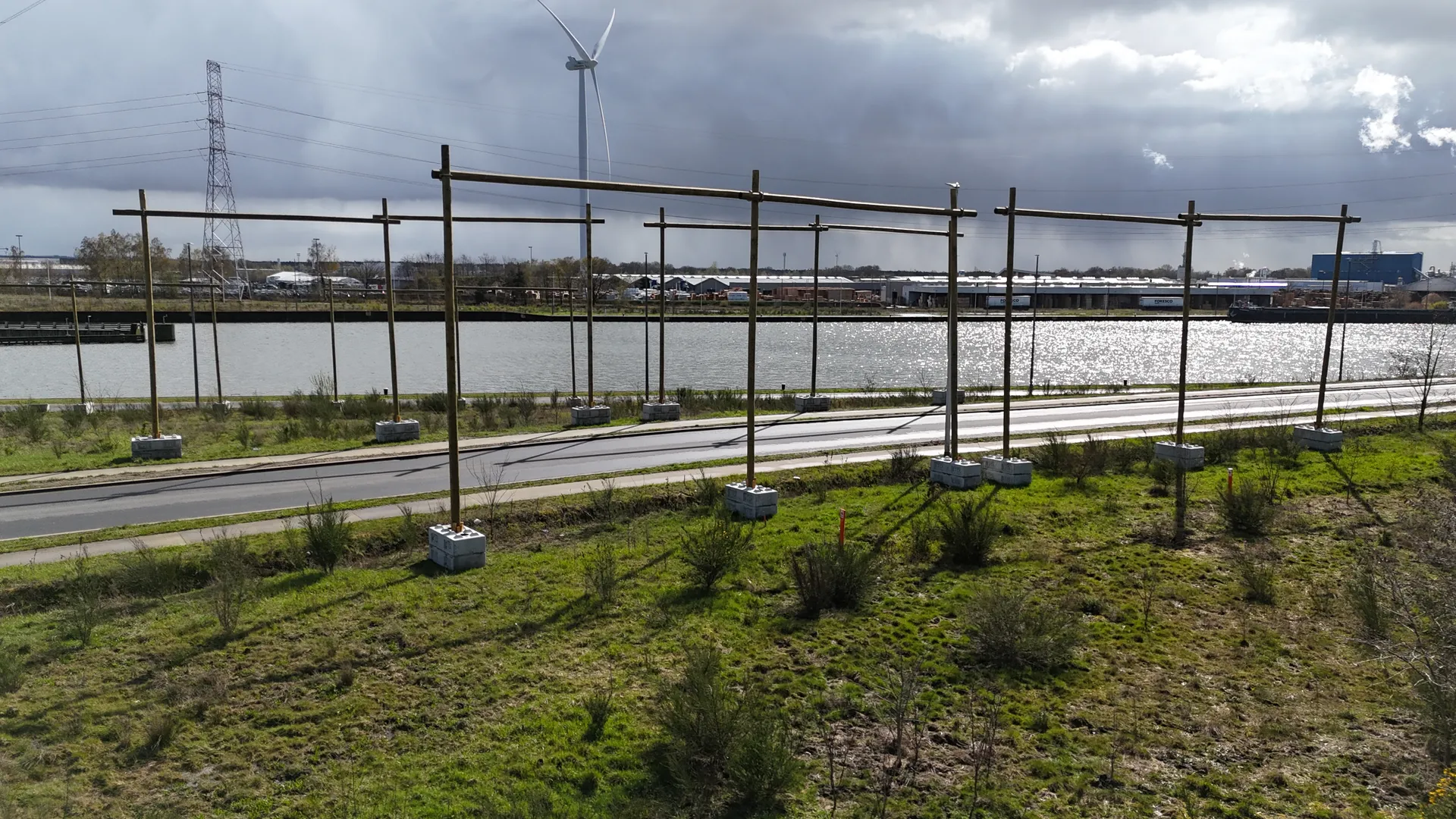

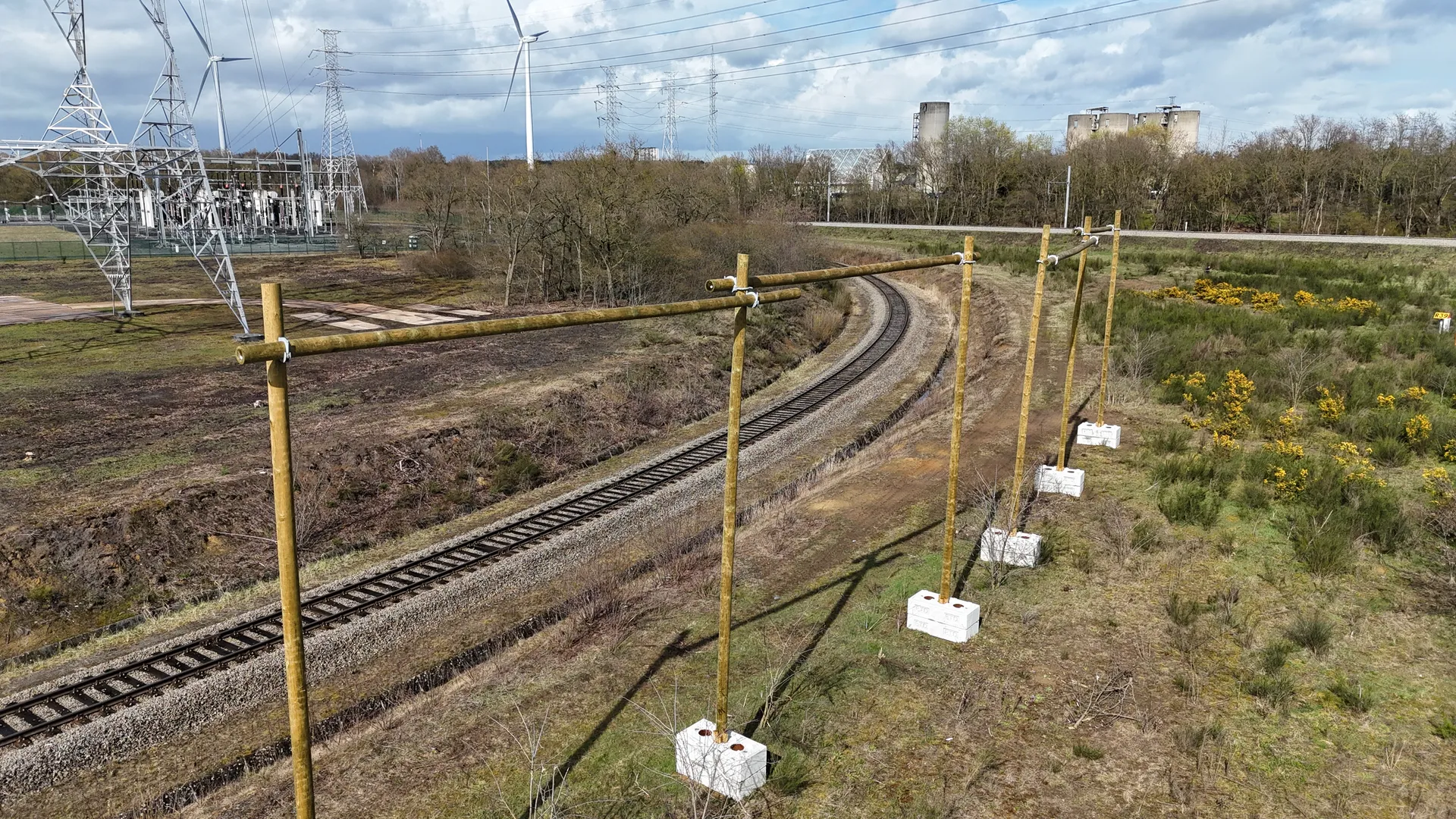

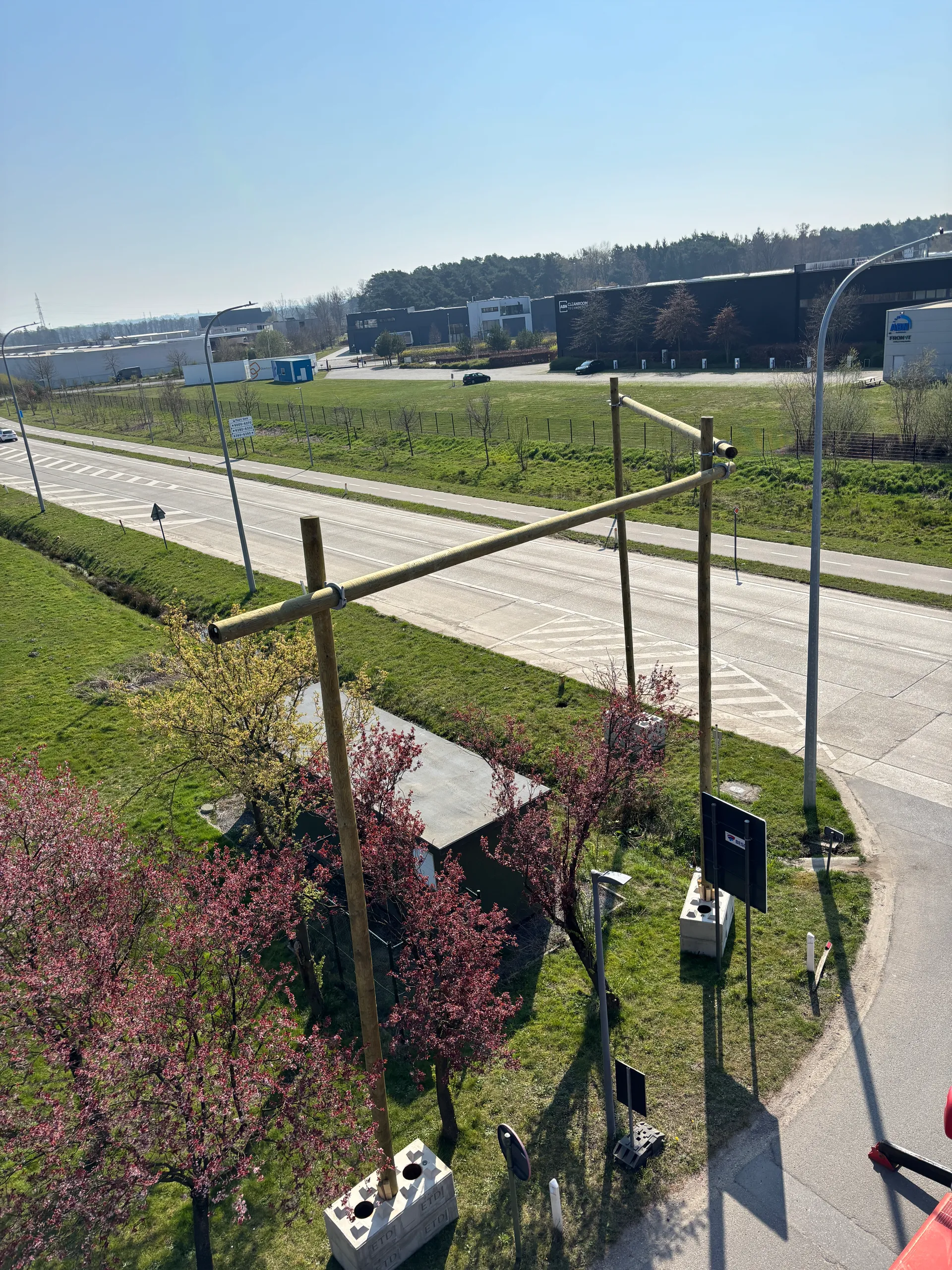

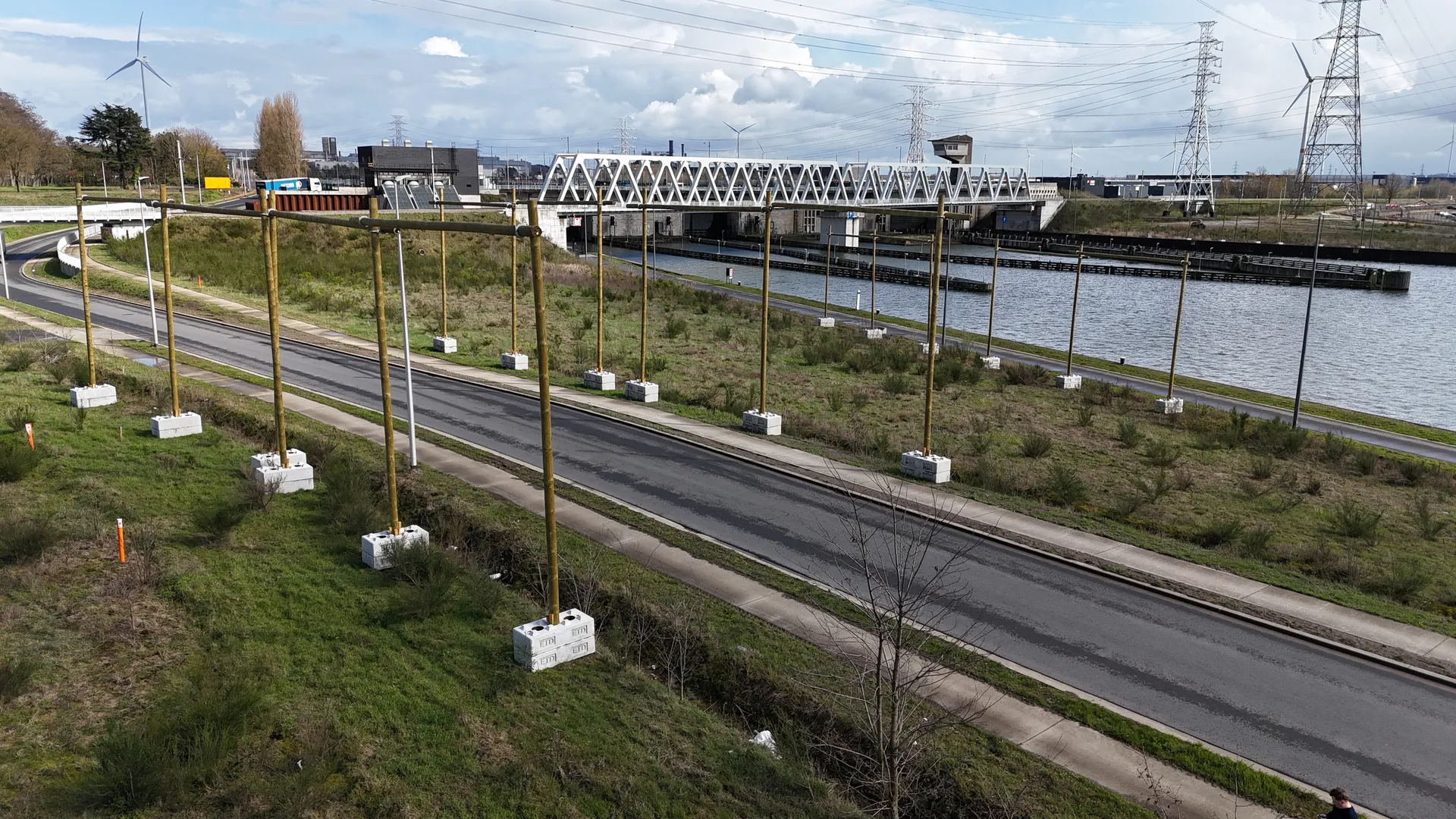

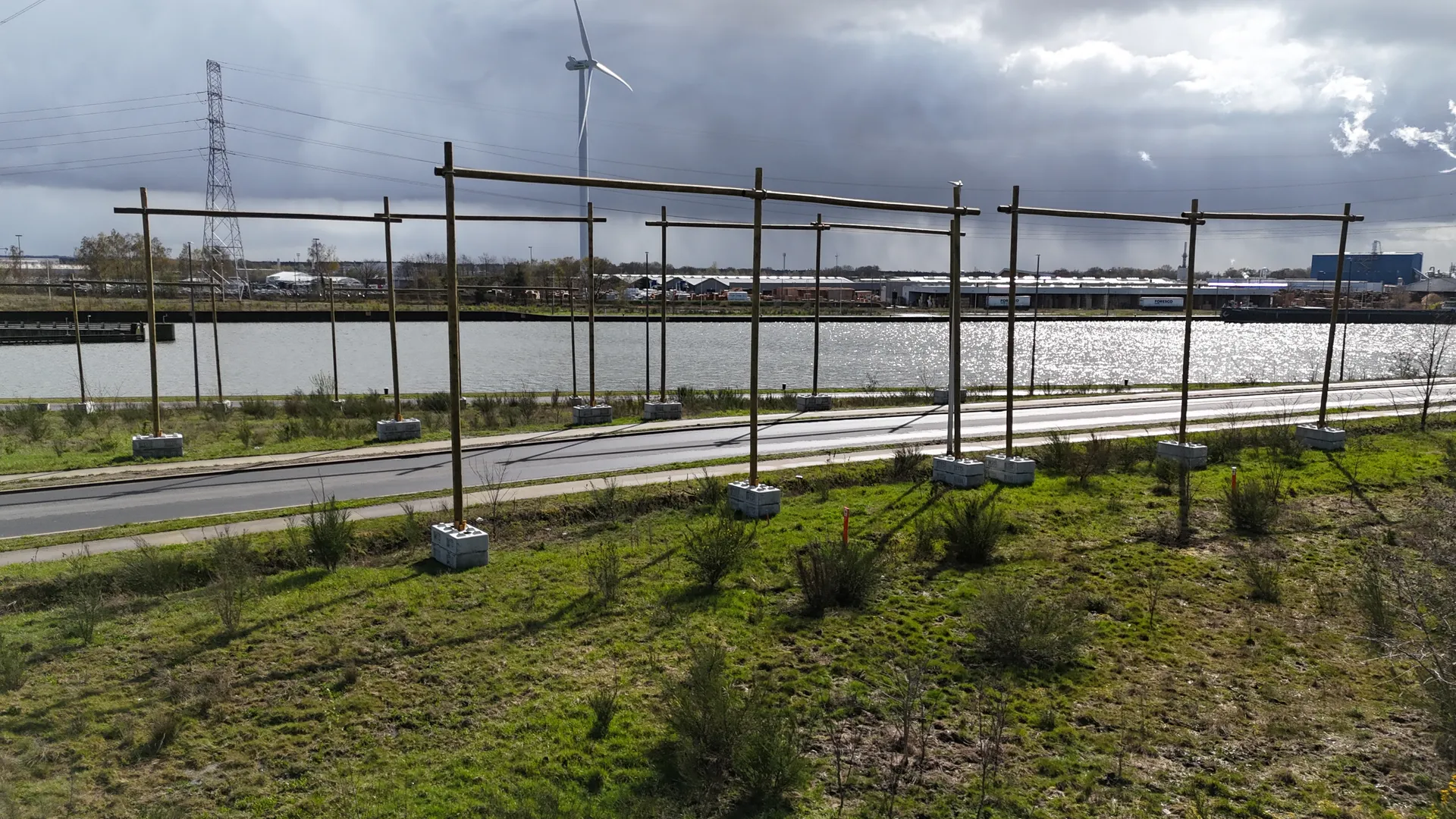

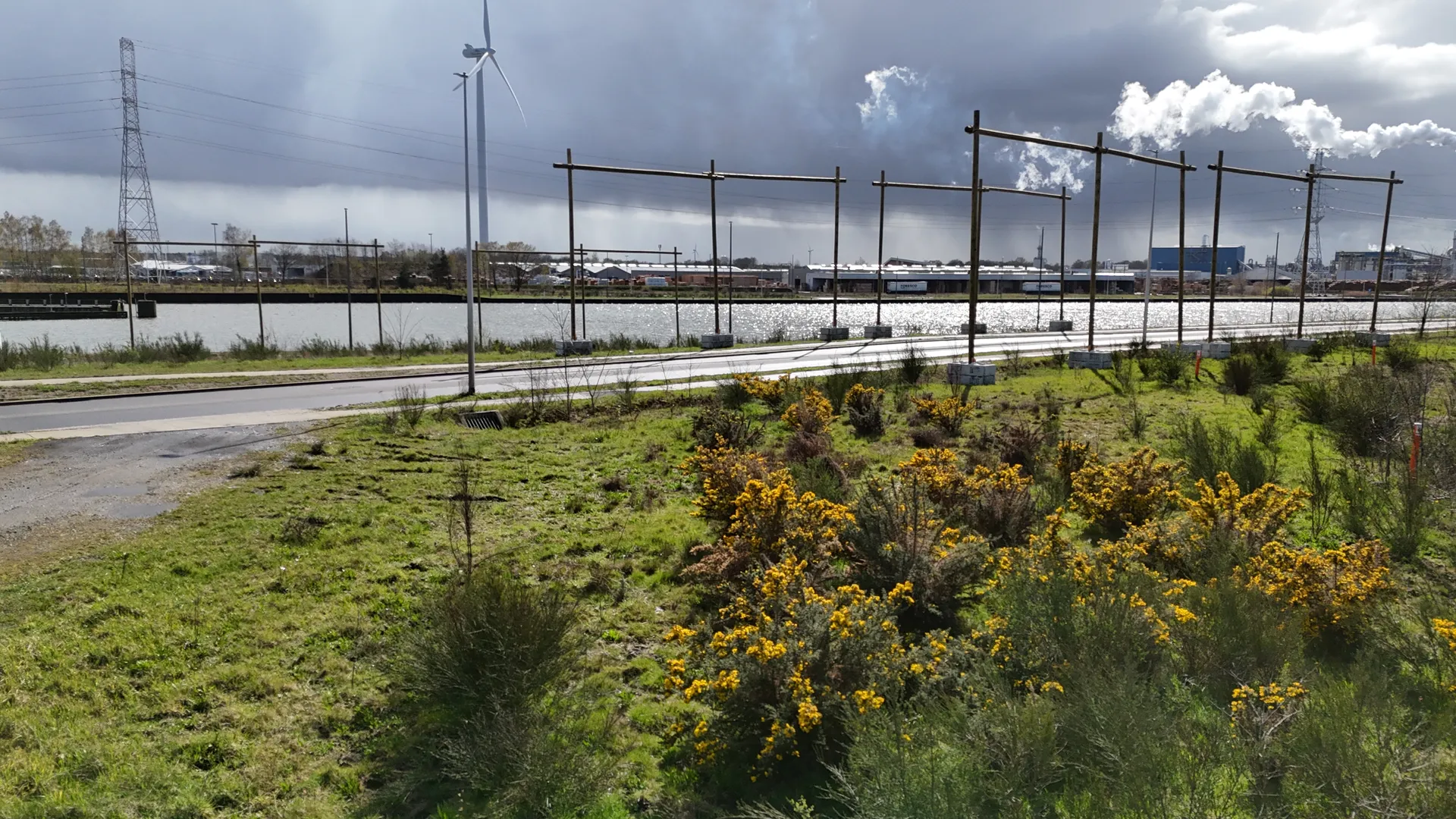

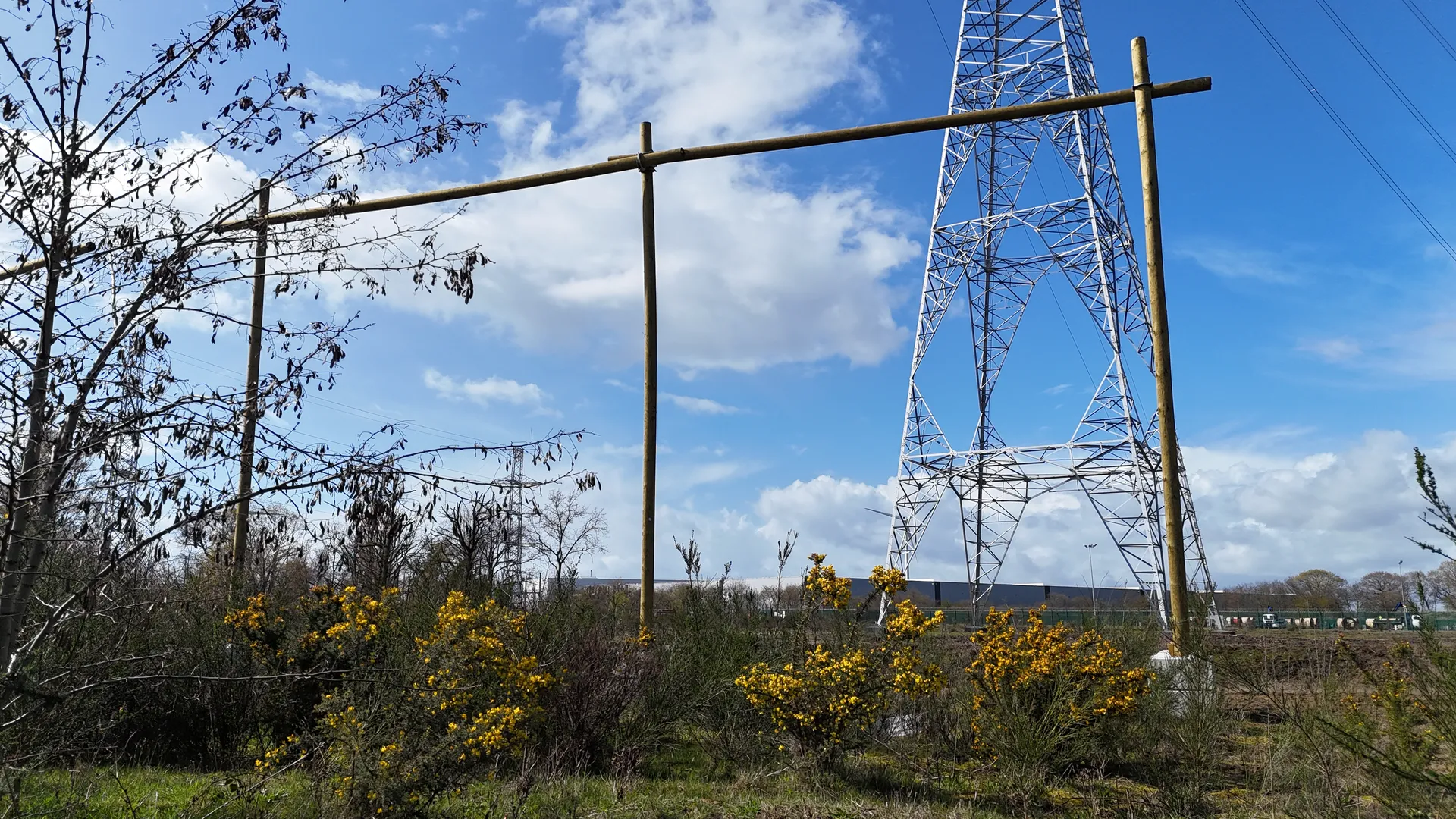

Basis configuratie bestaande uit twee staanders en één dwarsbalk. Overbrugt een maximale breedte van 10 meter bij een dwarsbalkhoogte tot 9,5 meter. Mogelijk aangevuld met uitbreidingselementen, telkens één extra staander en dwarsbalk. De meest gebruikte opstelling voor standaard kruisingen.

Meer details →

Speciale configuratie

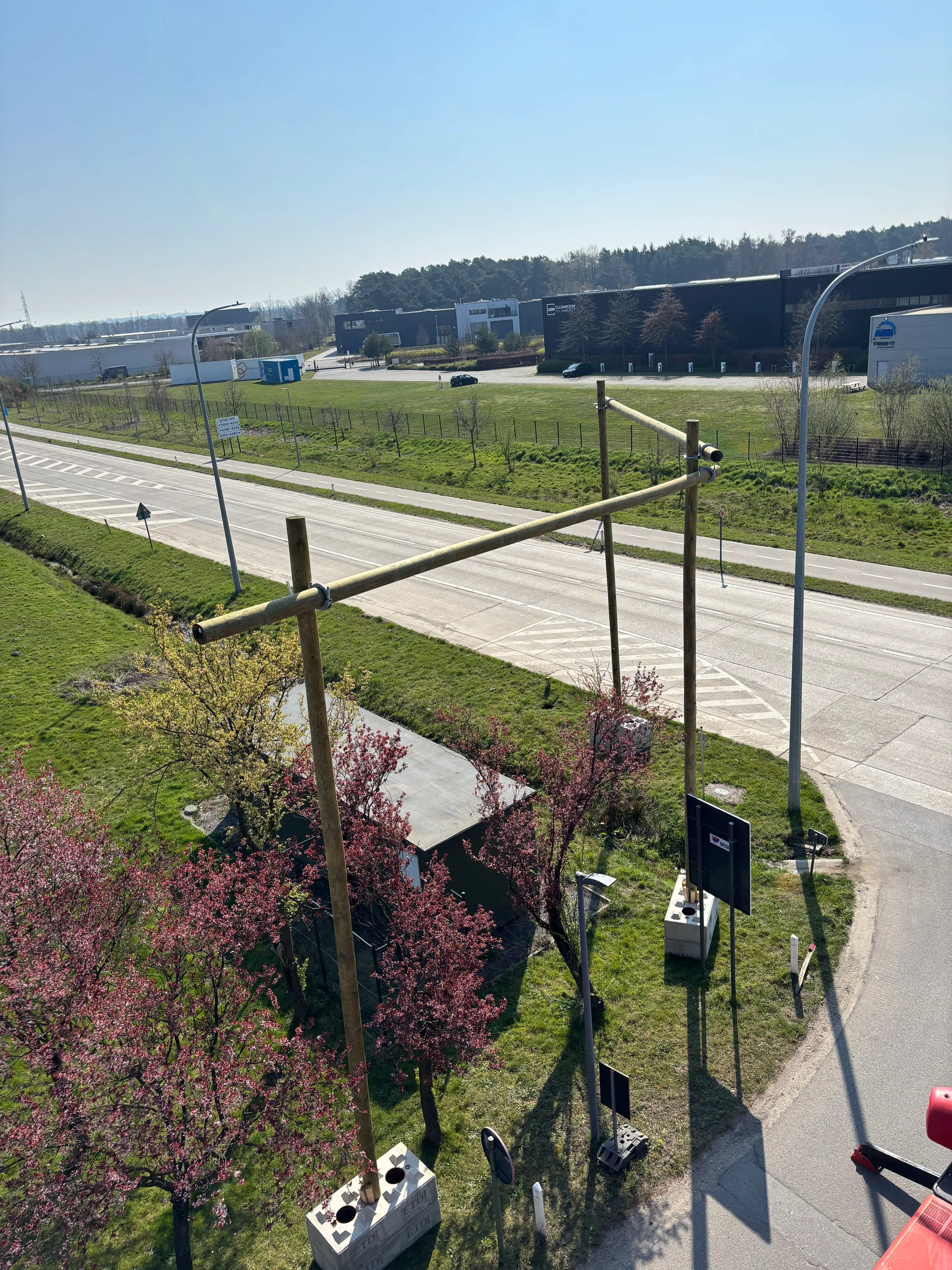

Maatwerkconfiguraties voor specifieke toepassingen, zoals portieken met eenzijdige ondersteuning (enkele voet), grotere overspanningen tot 30 meter of uitvoeringen met beschermingsnetten. Deze opstellingen worden volledig afgestemd op de projectvereisten en omgevingscondities, en bieden maximale flexibiliteit voor complexe of niet-standaard situaties.

Meer details →

Terrein is geen obstakel

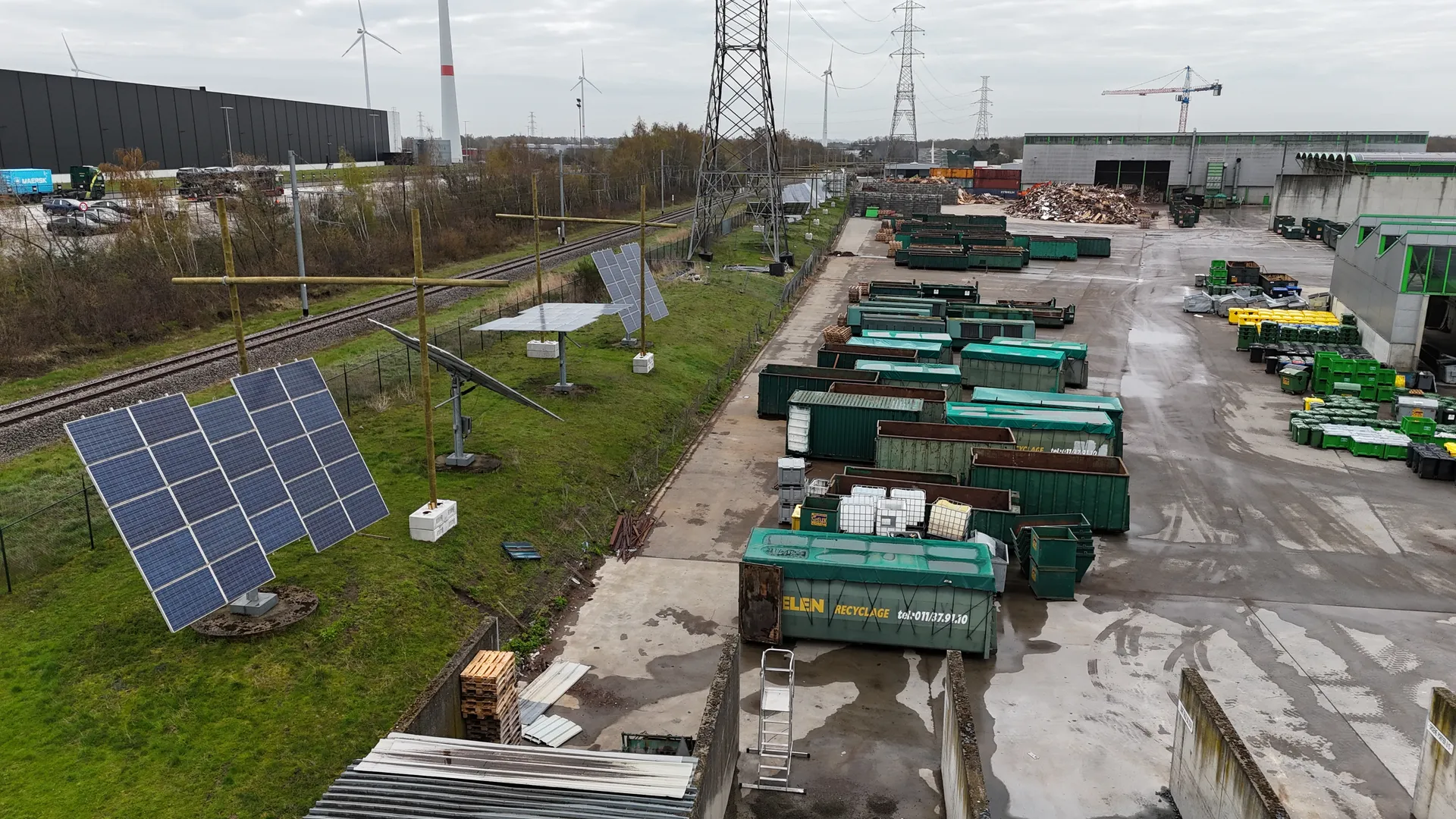

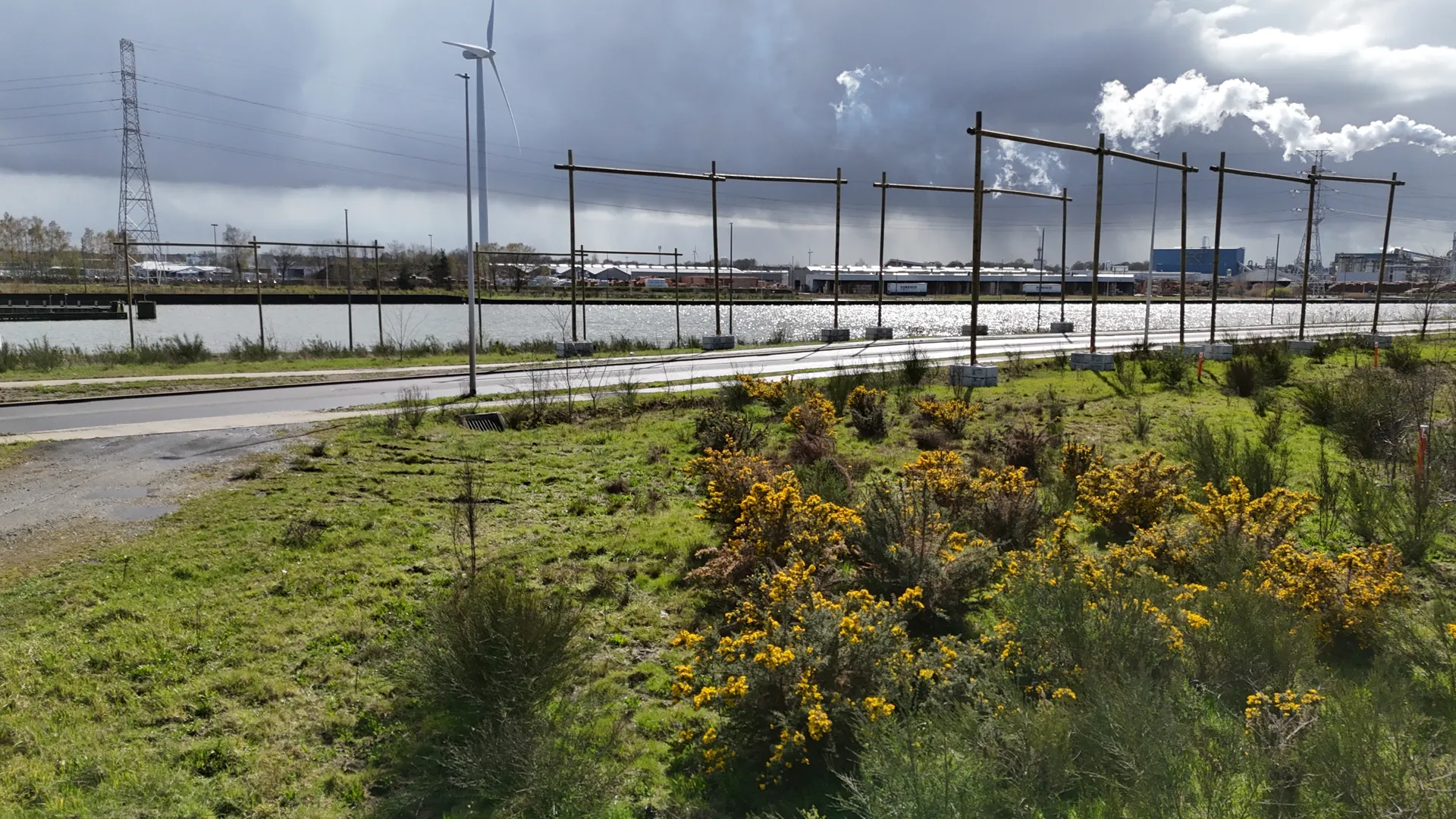

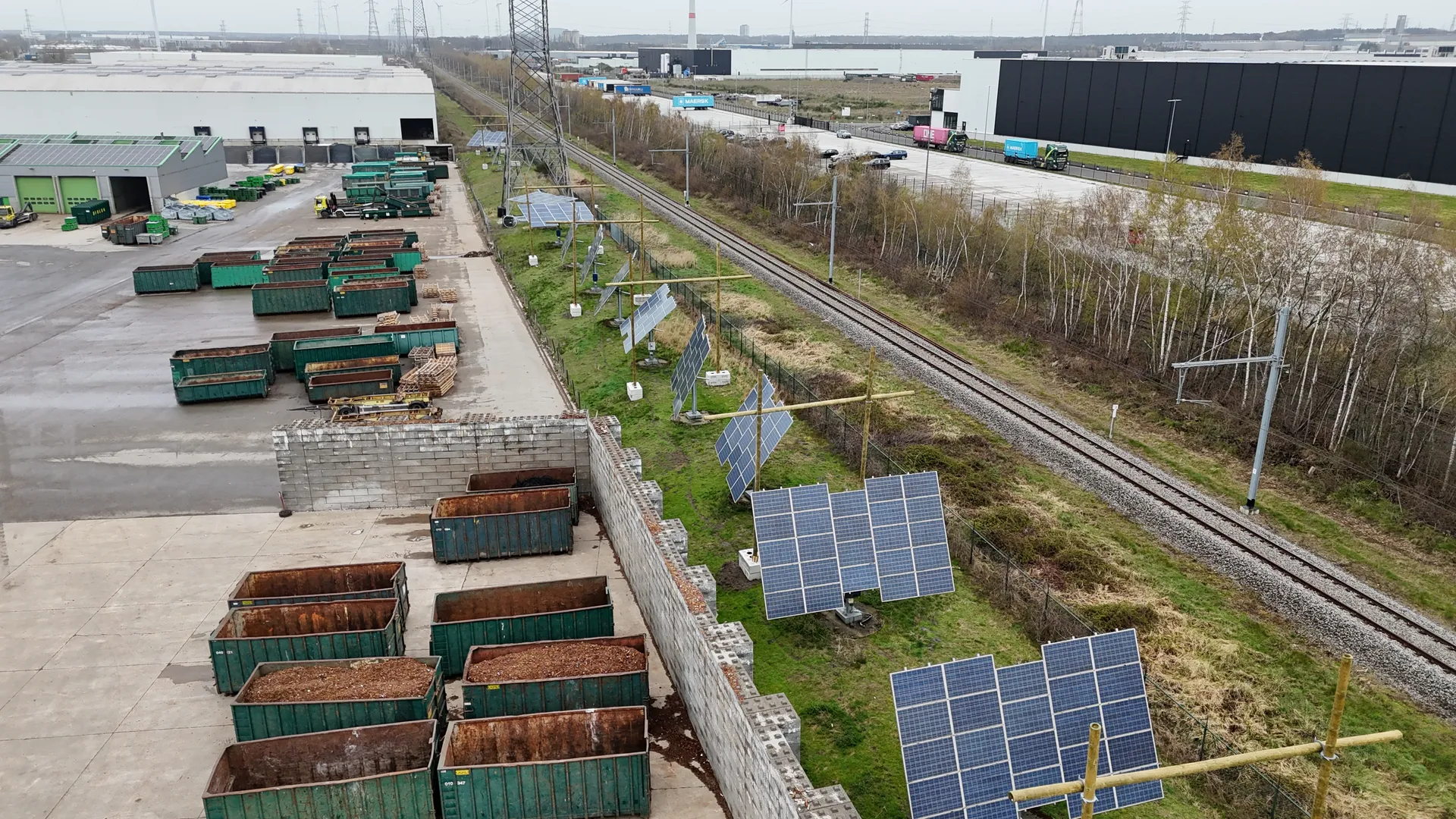

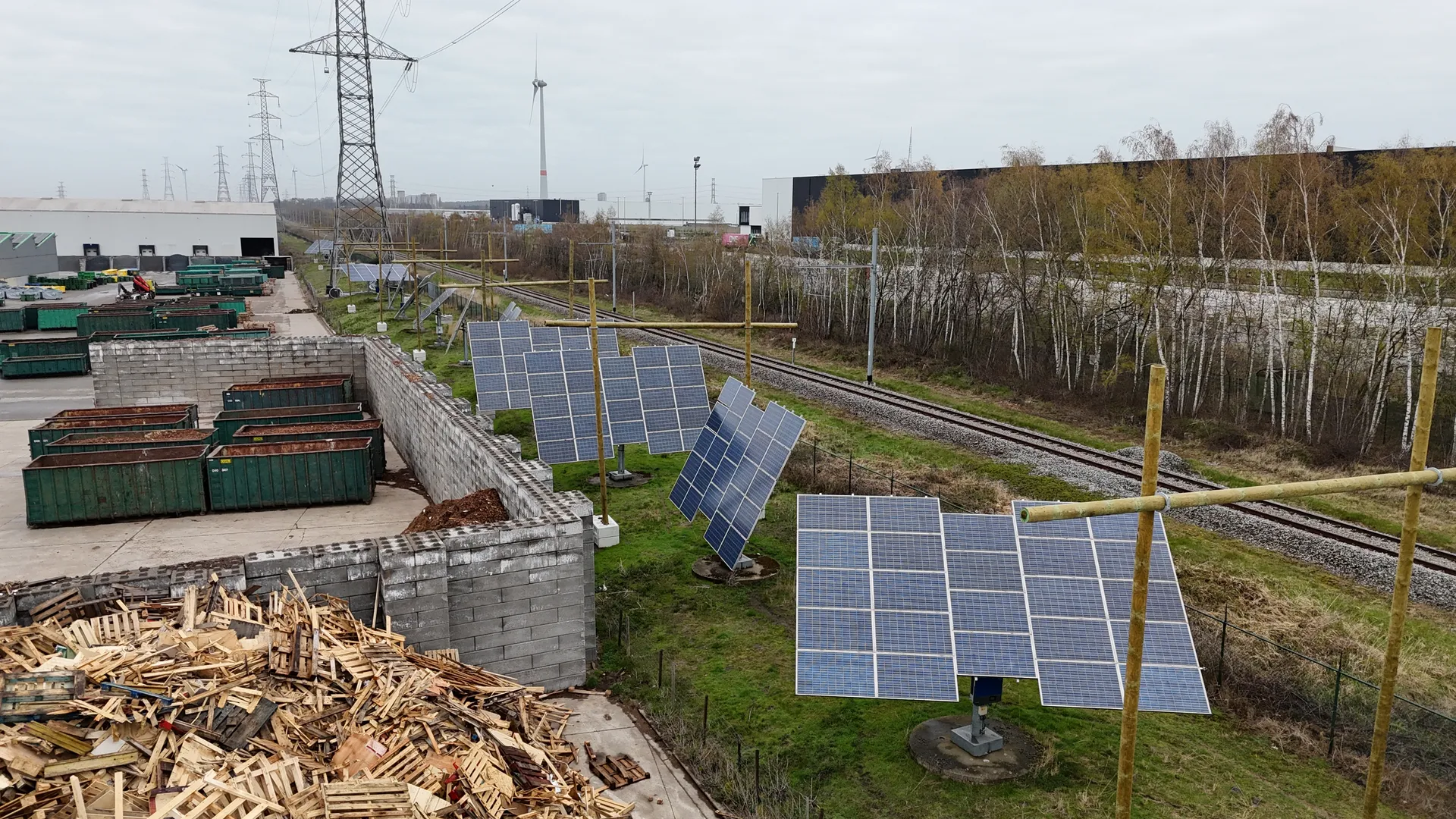

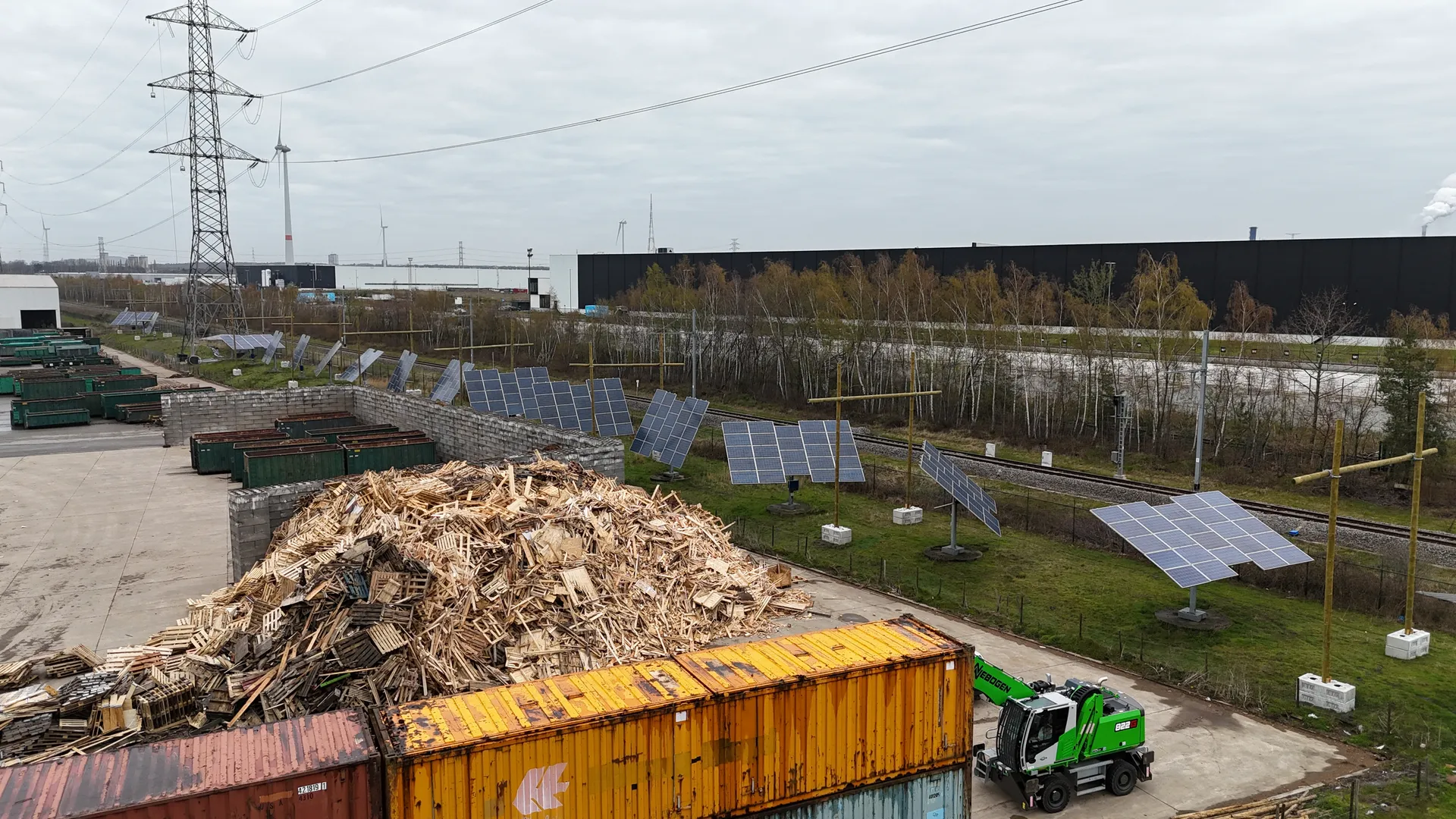

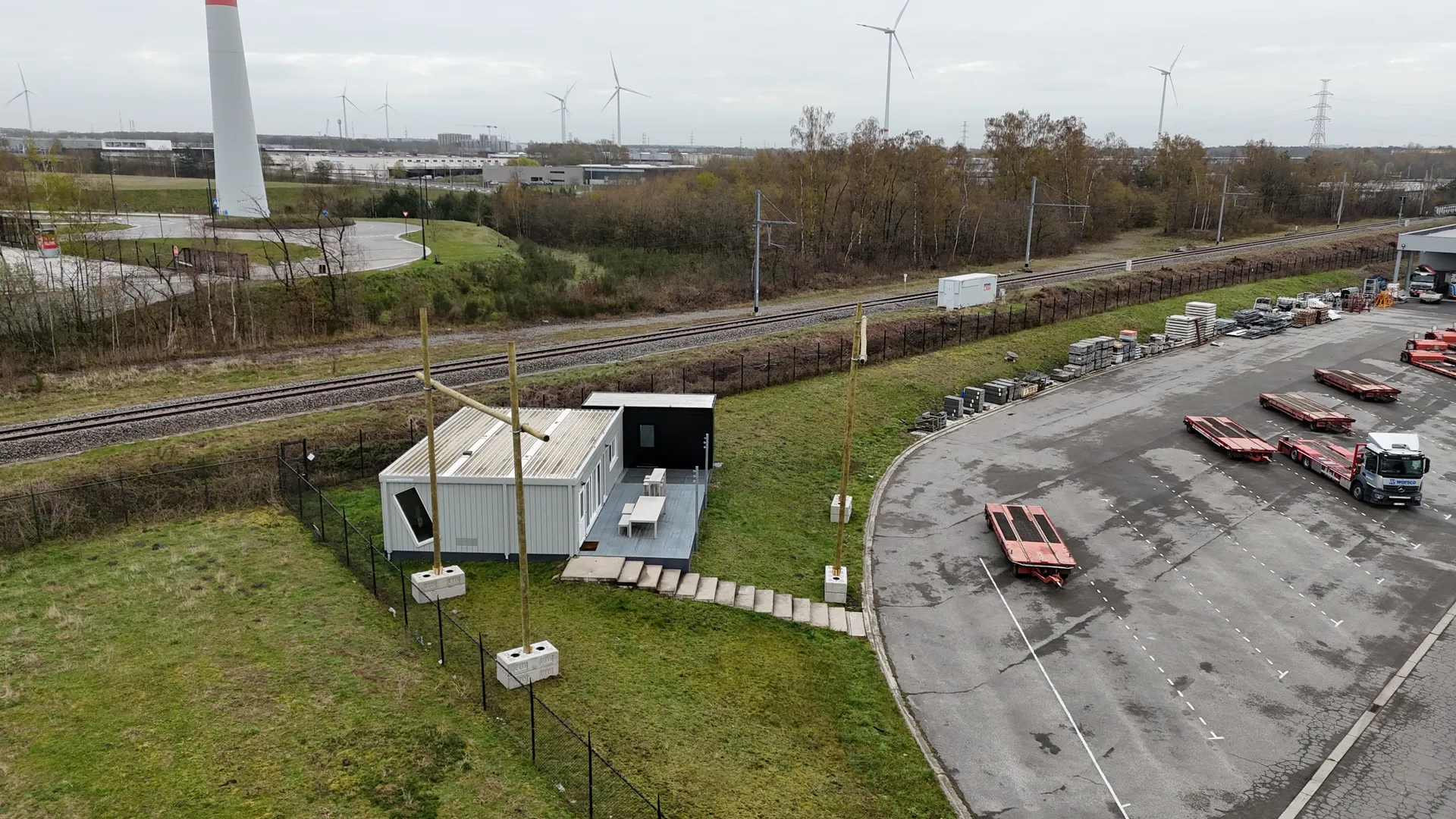

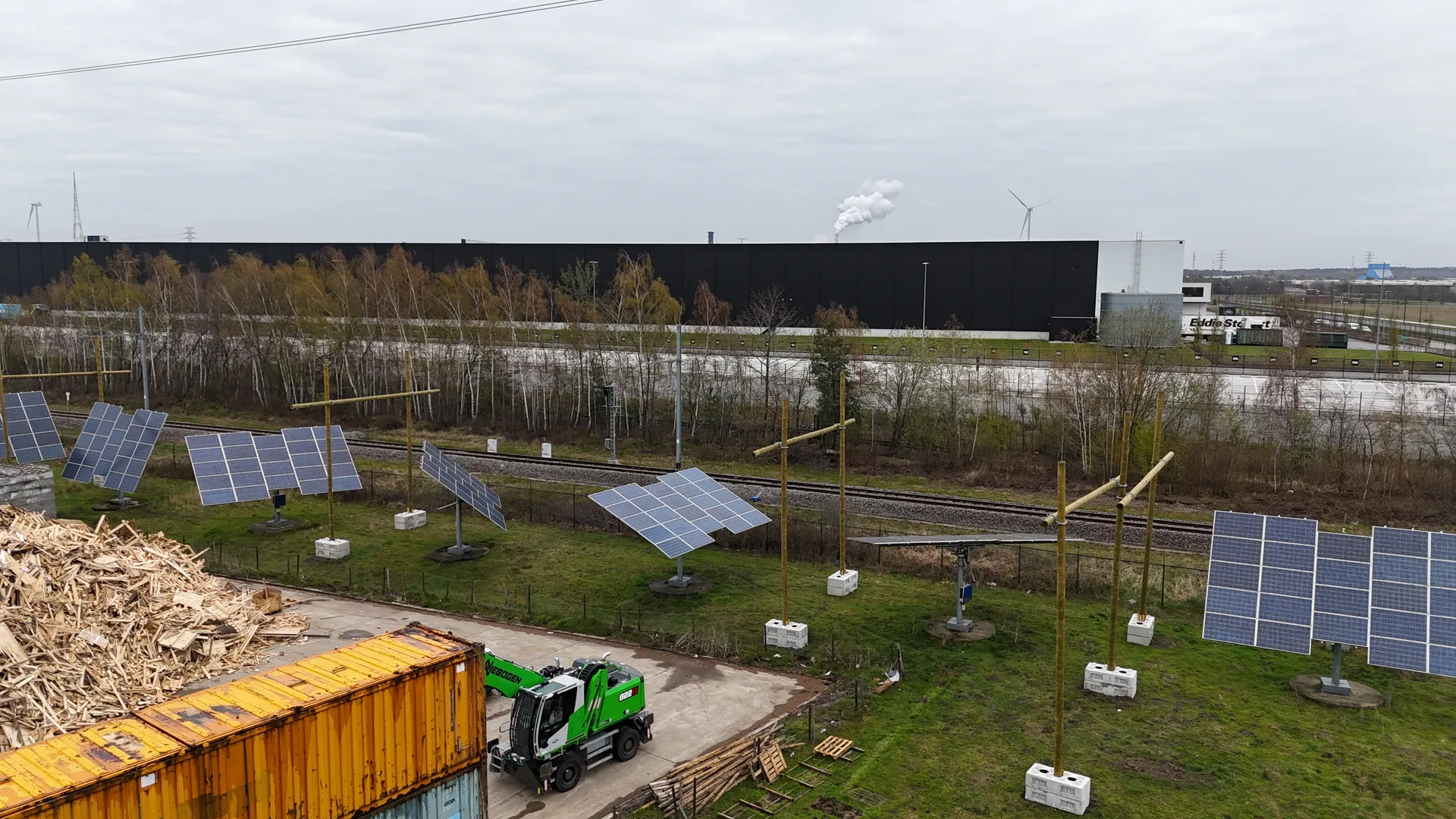

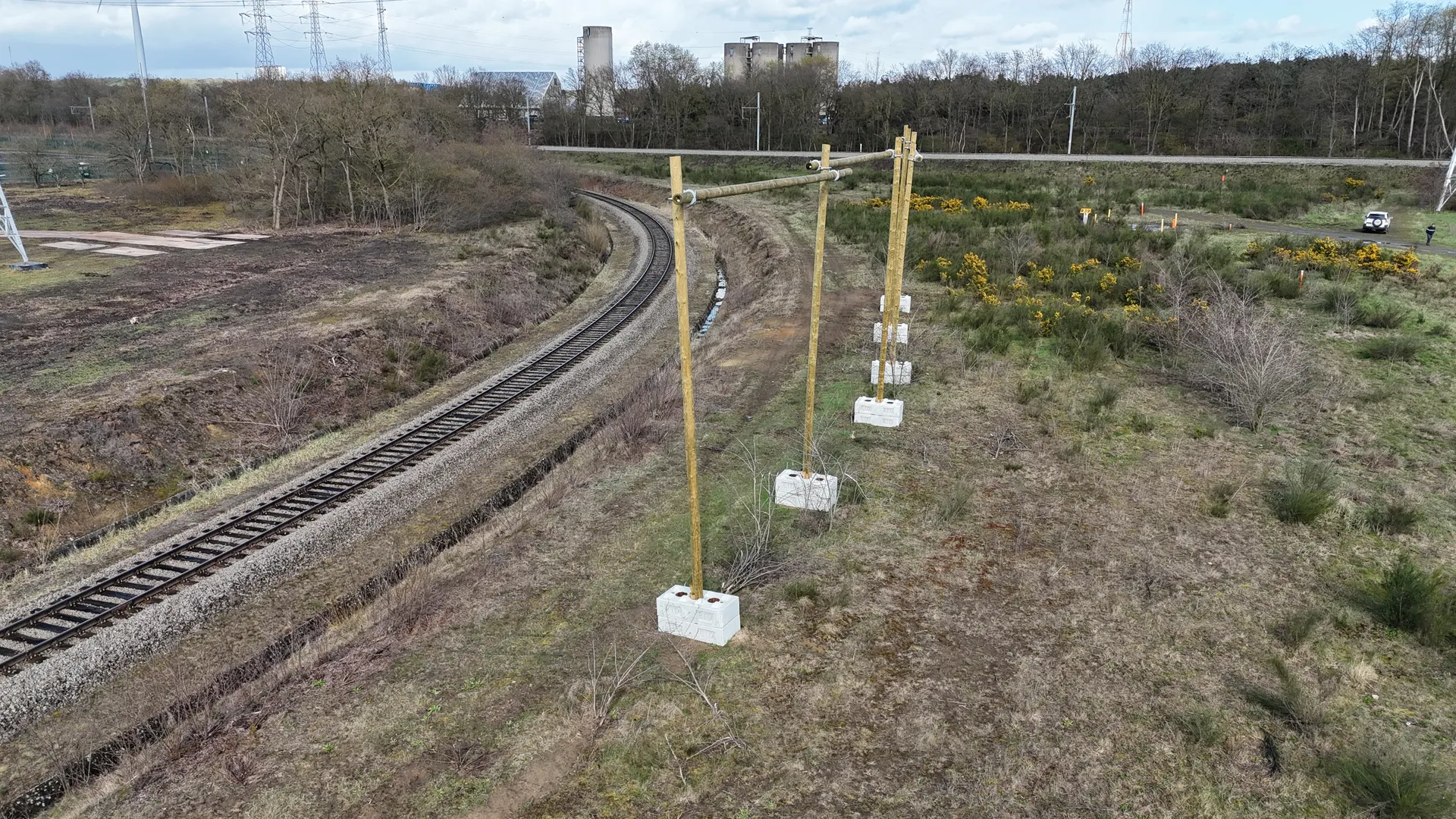

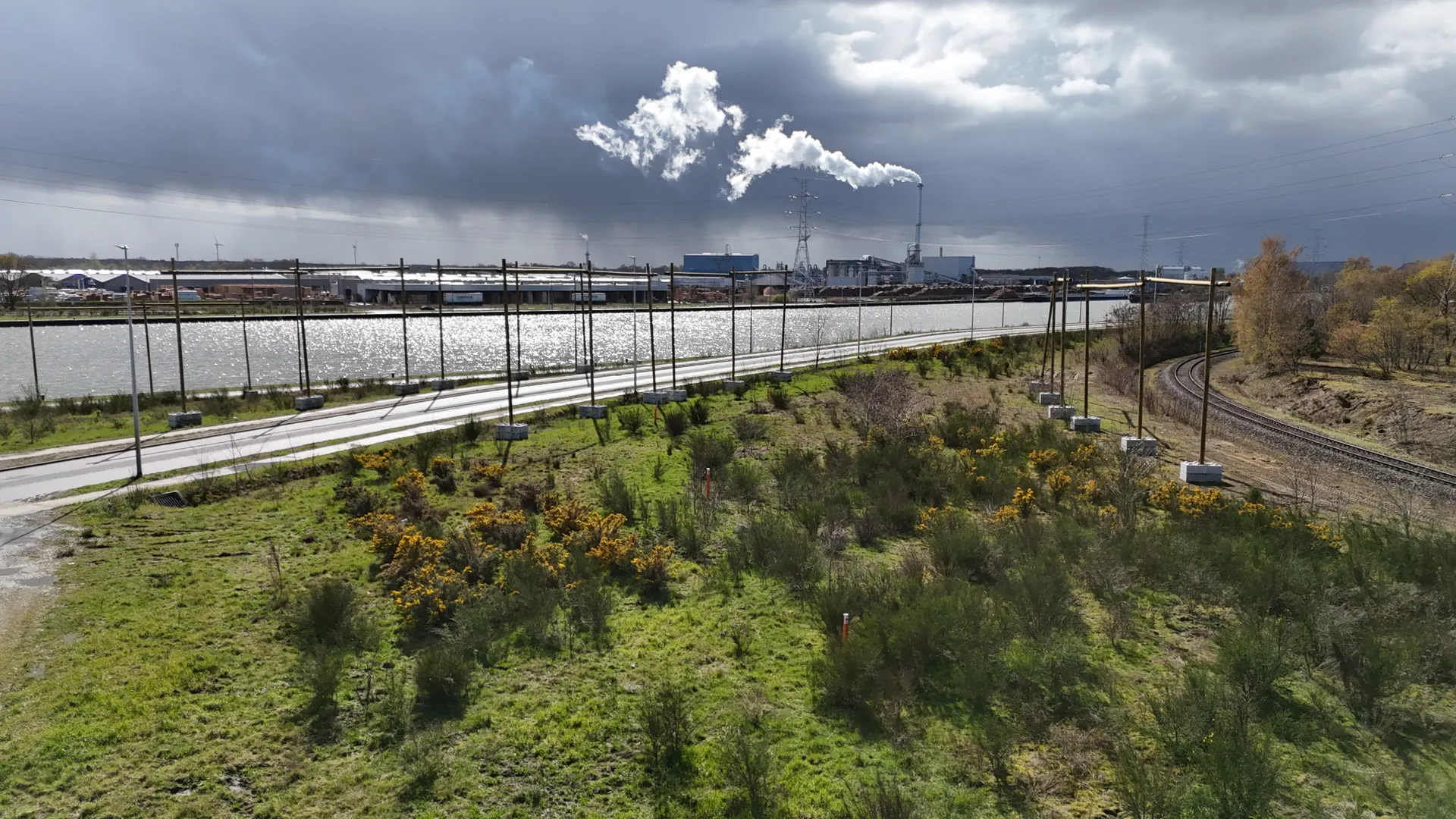

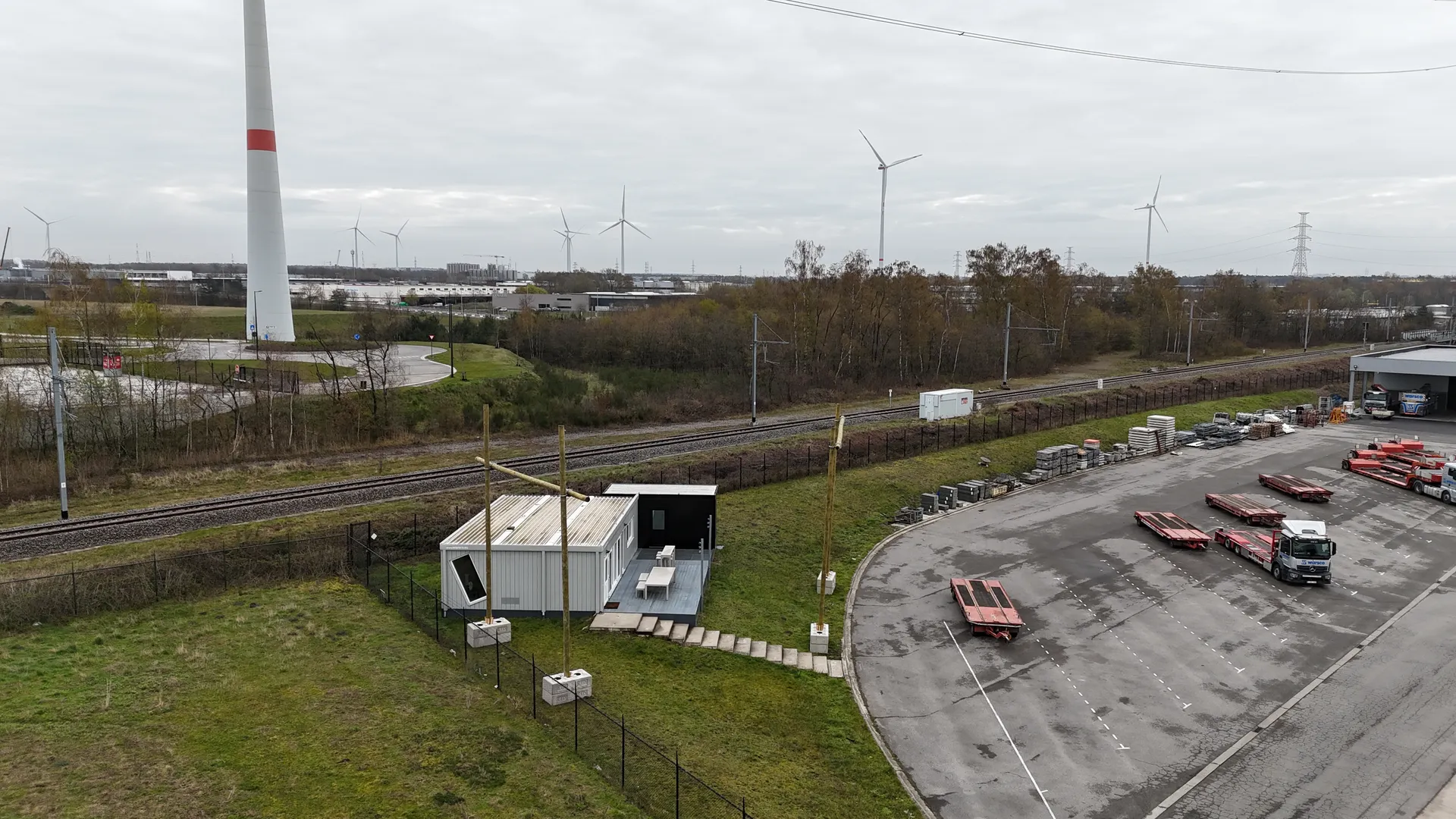

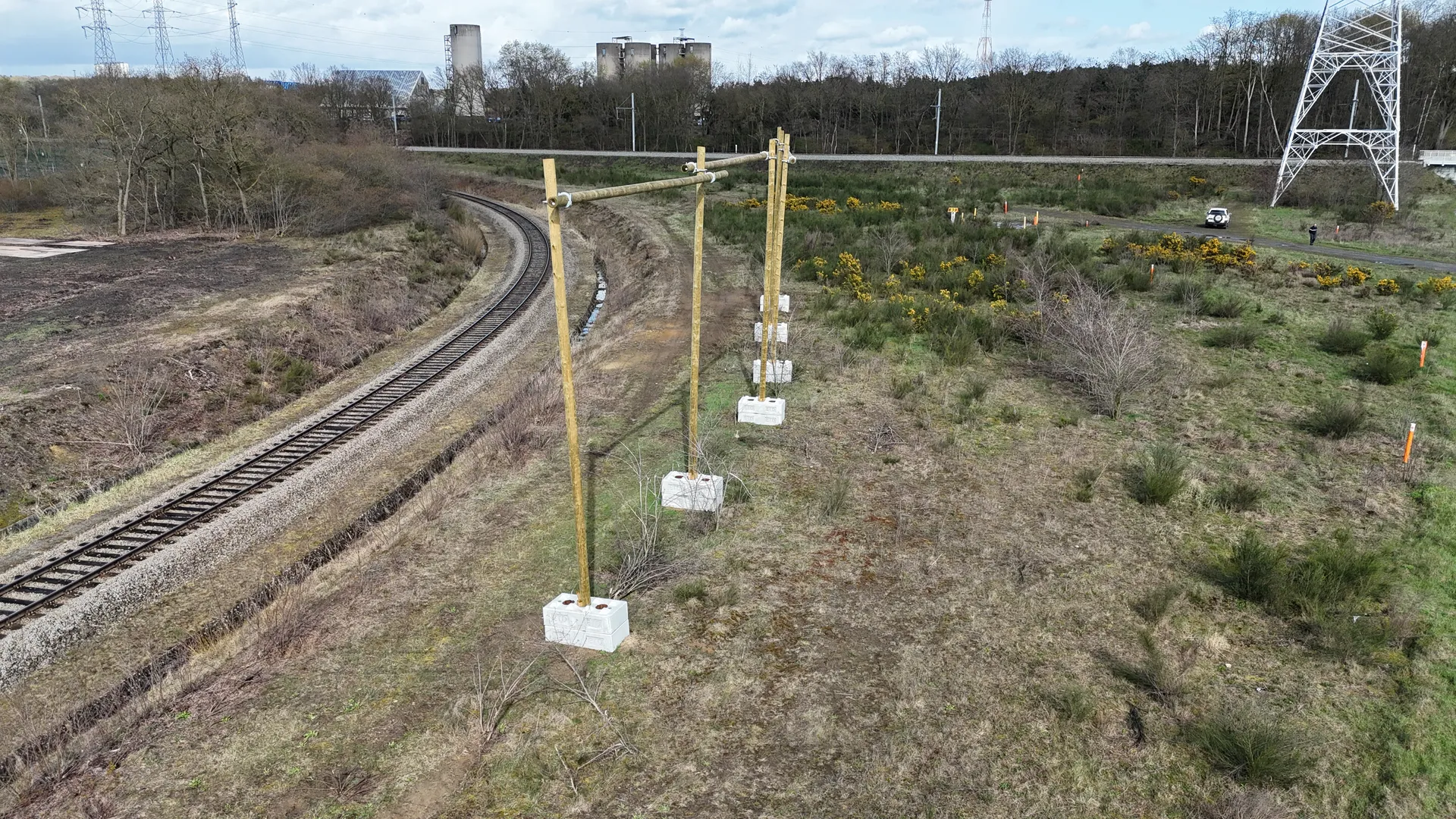

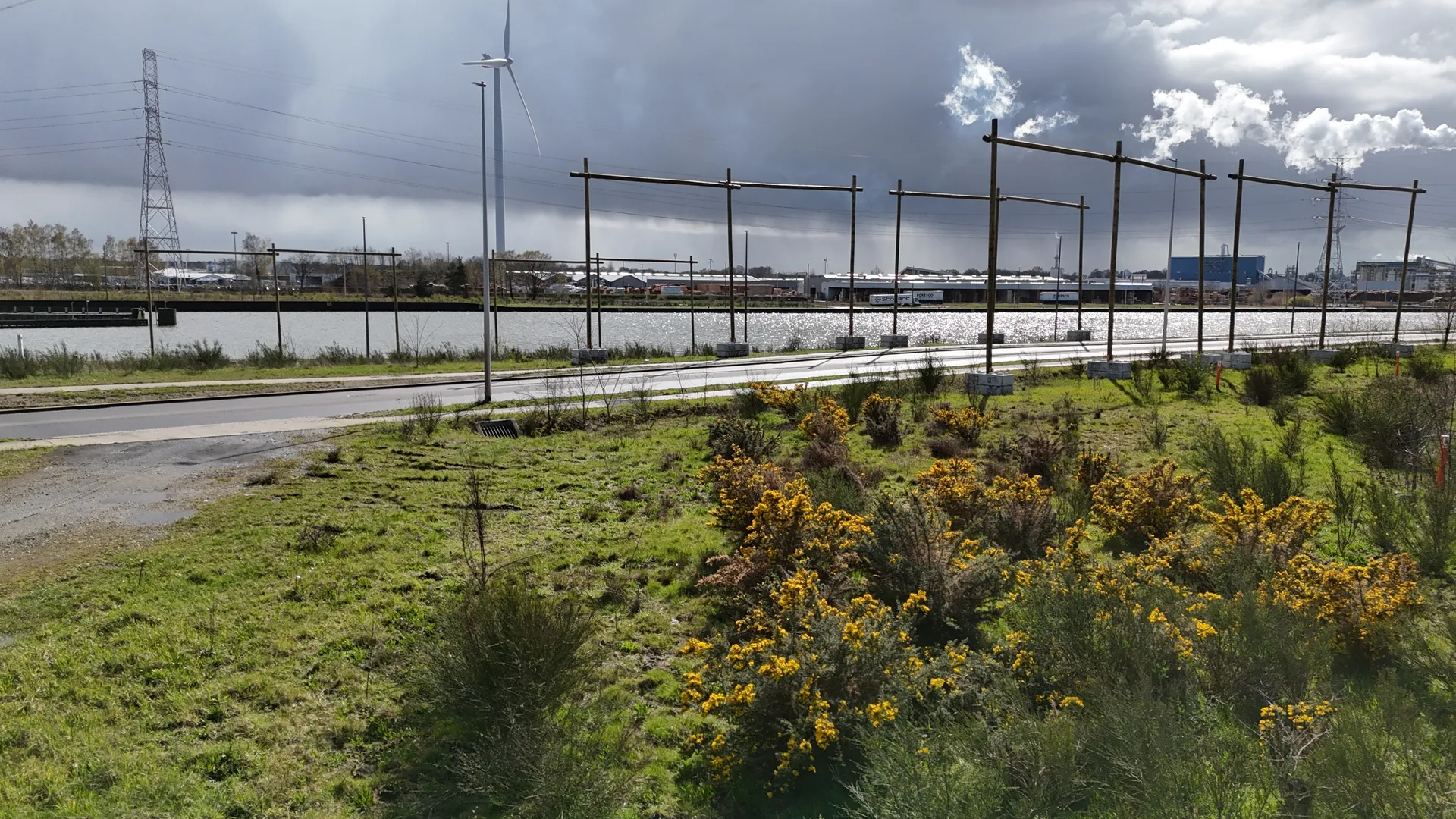

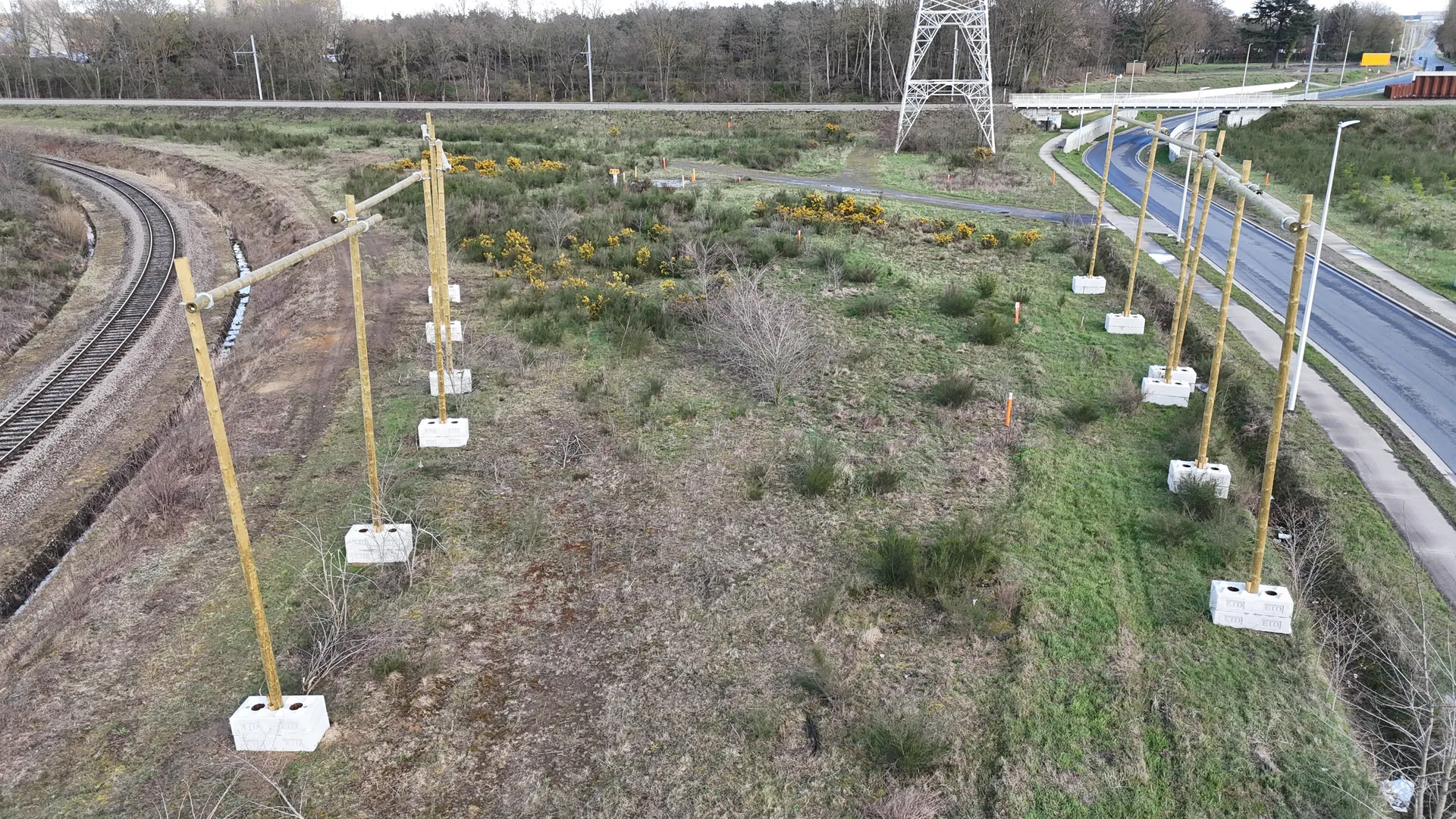

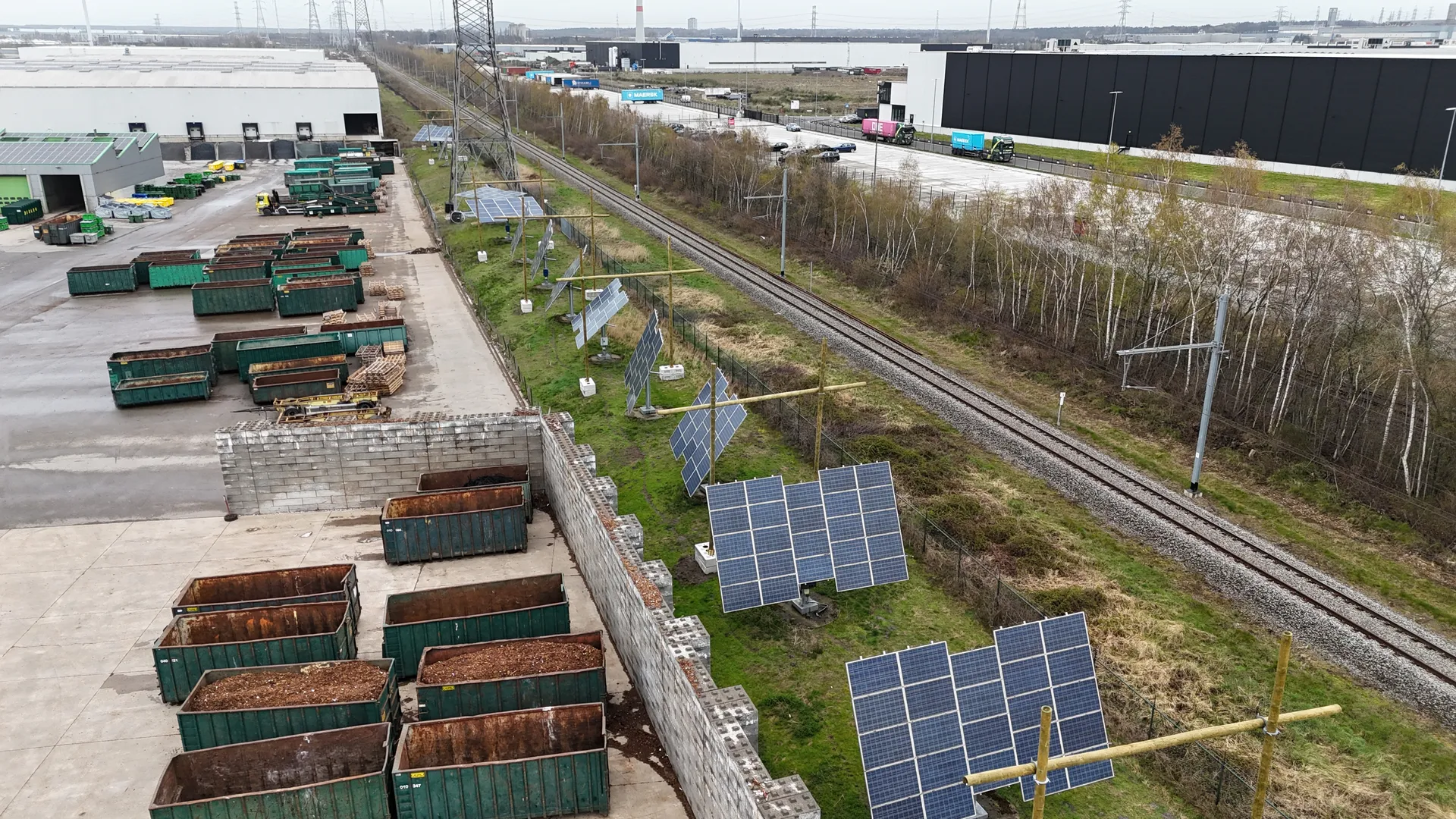

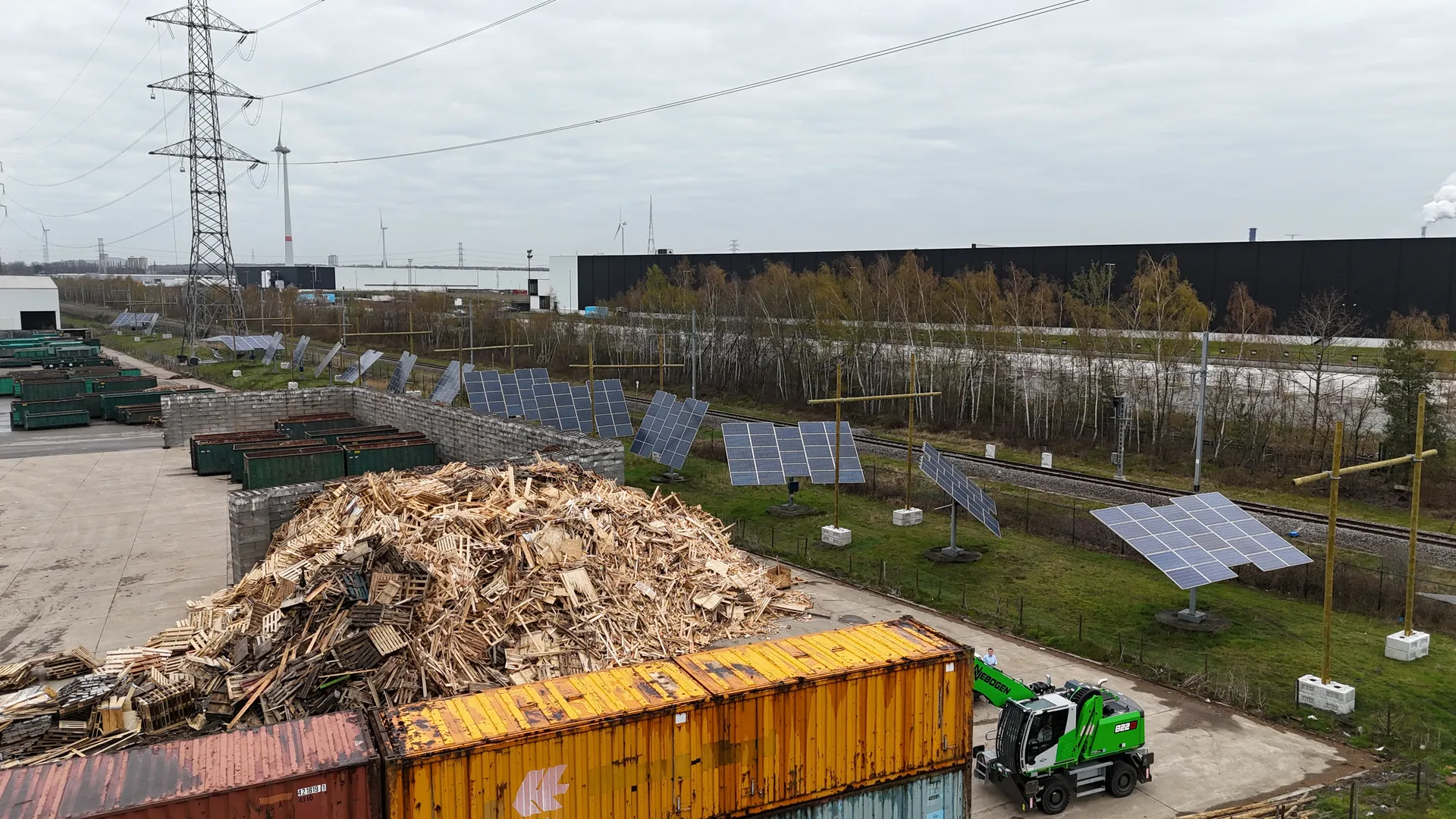

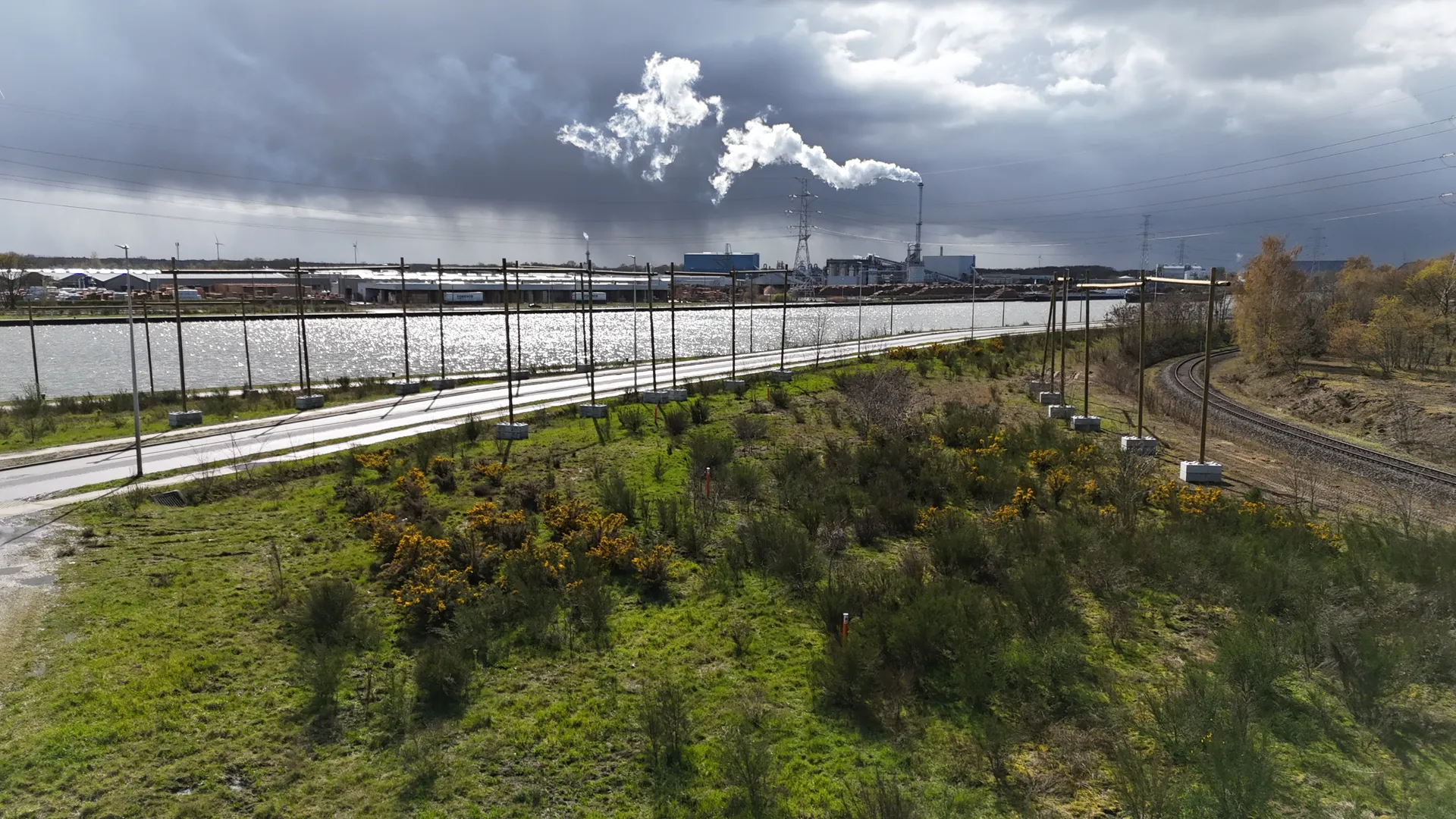

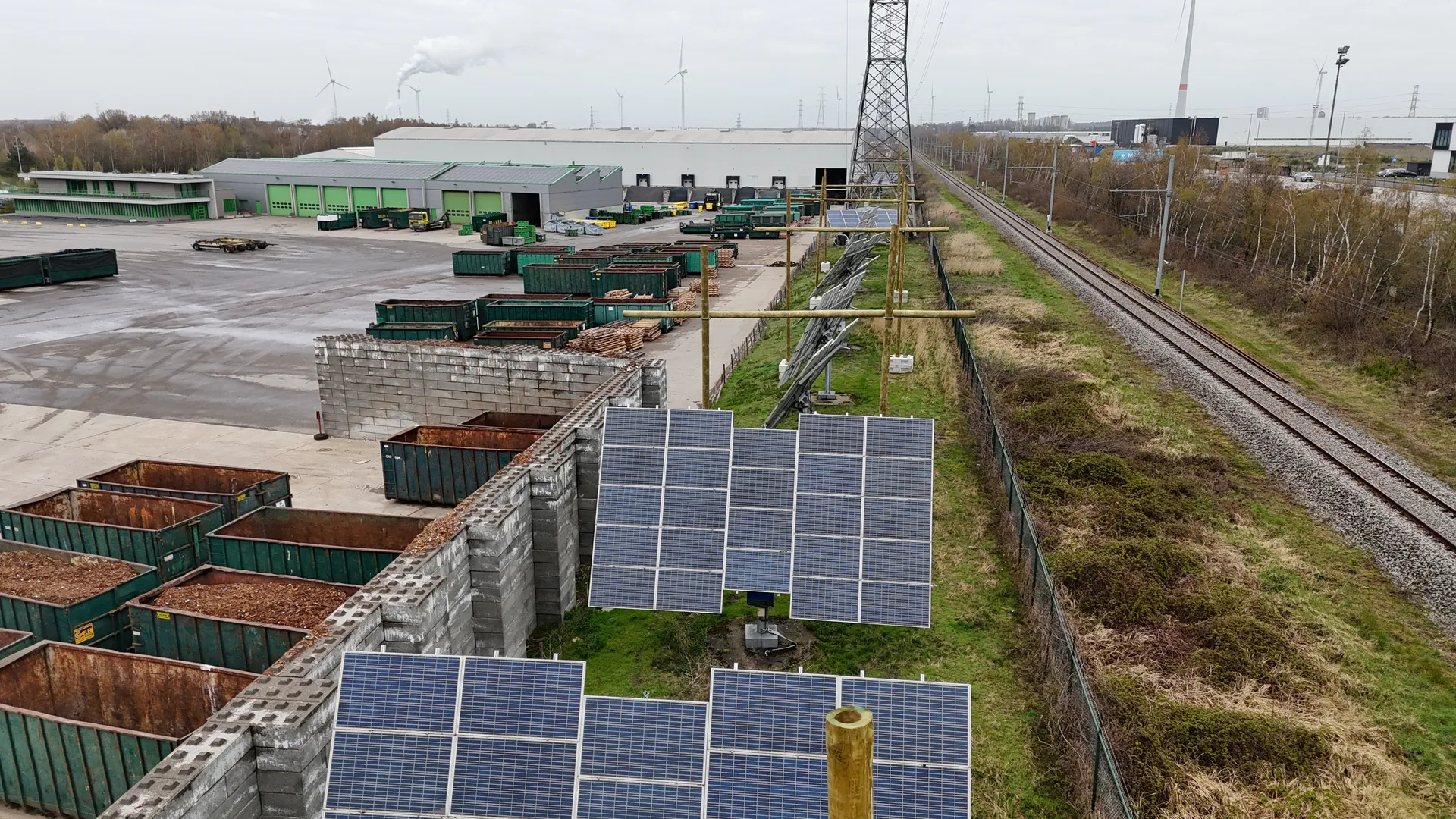

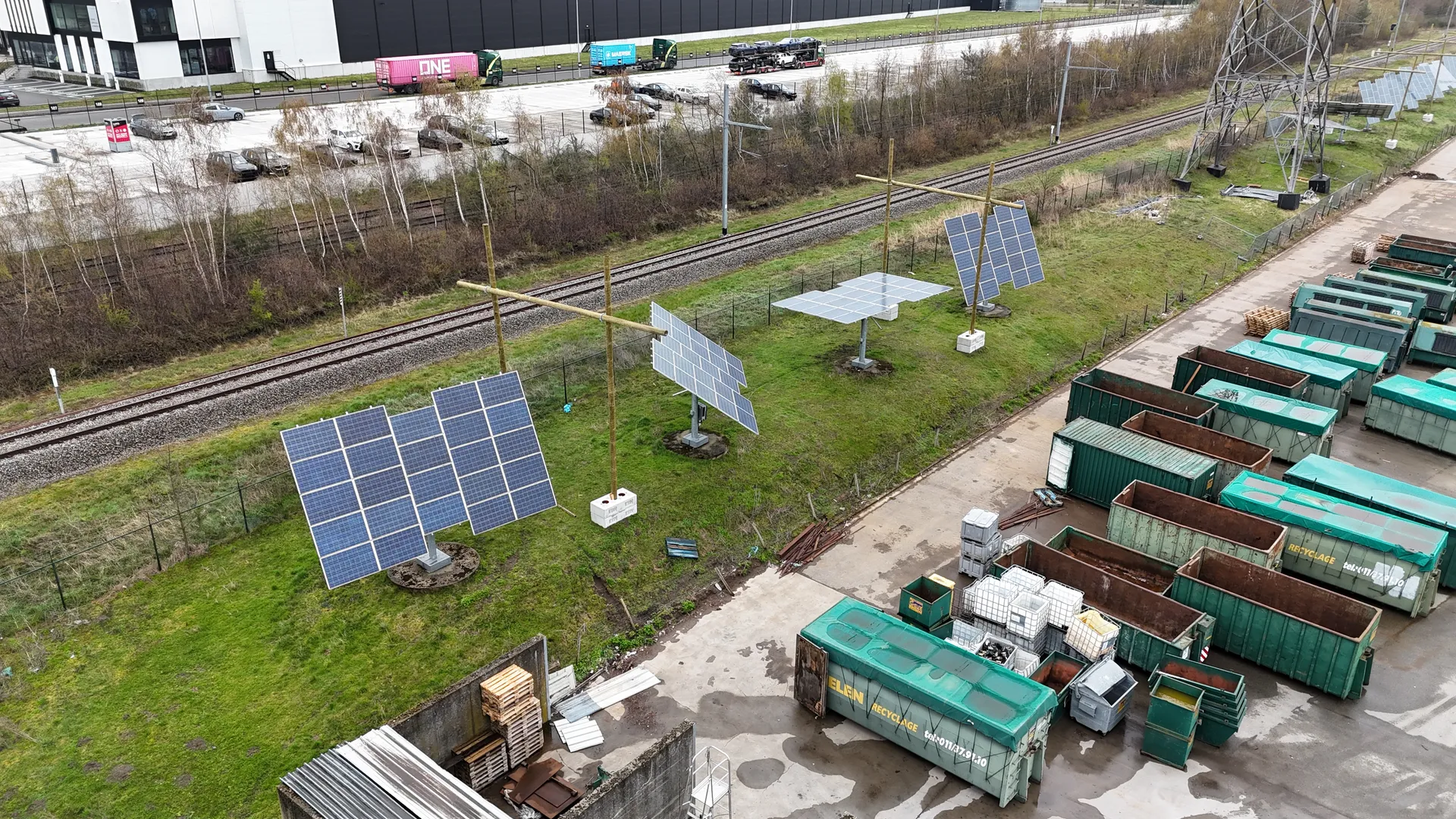

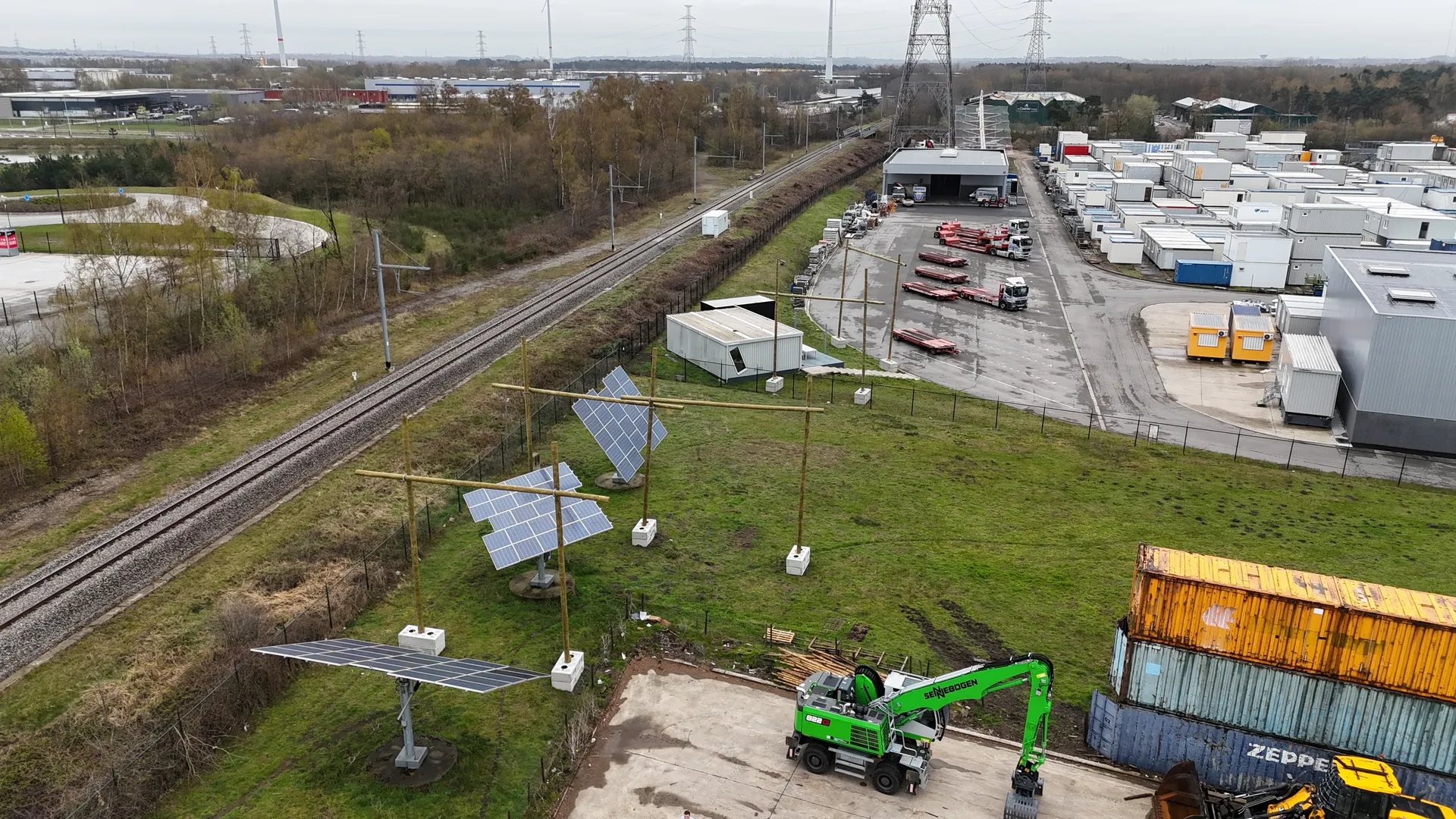

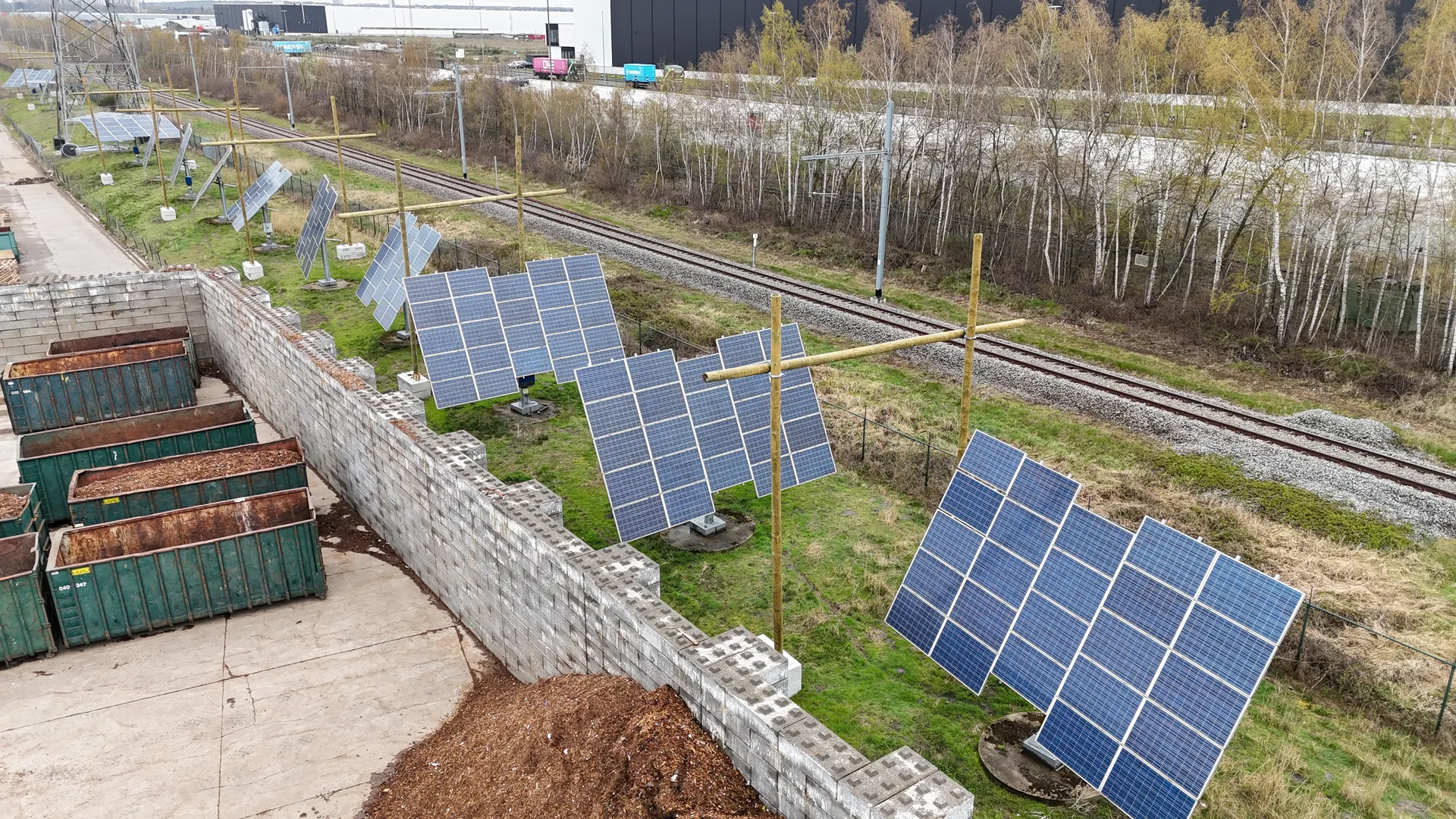

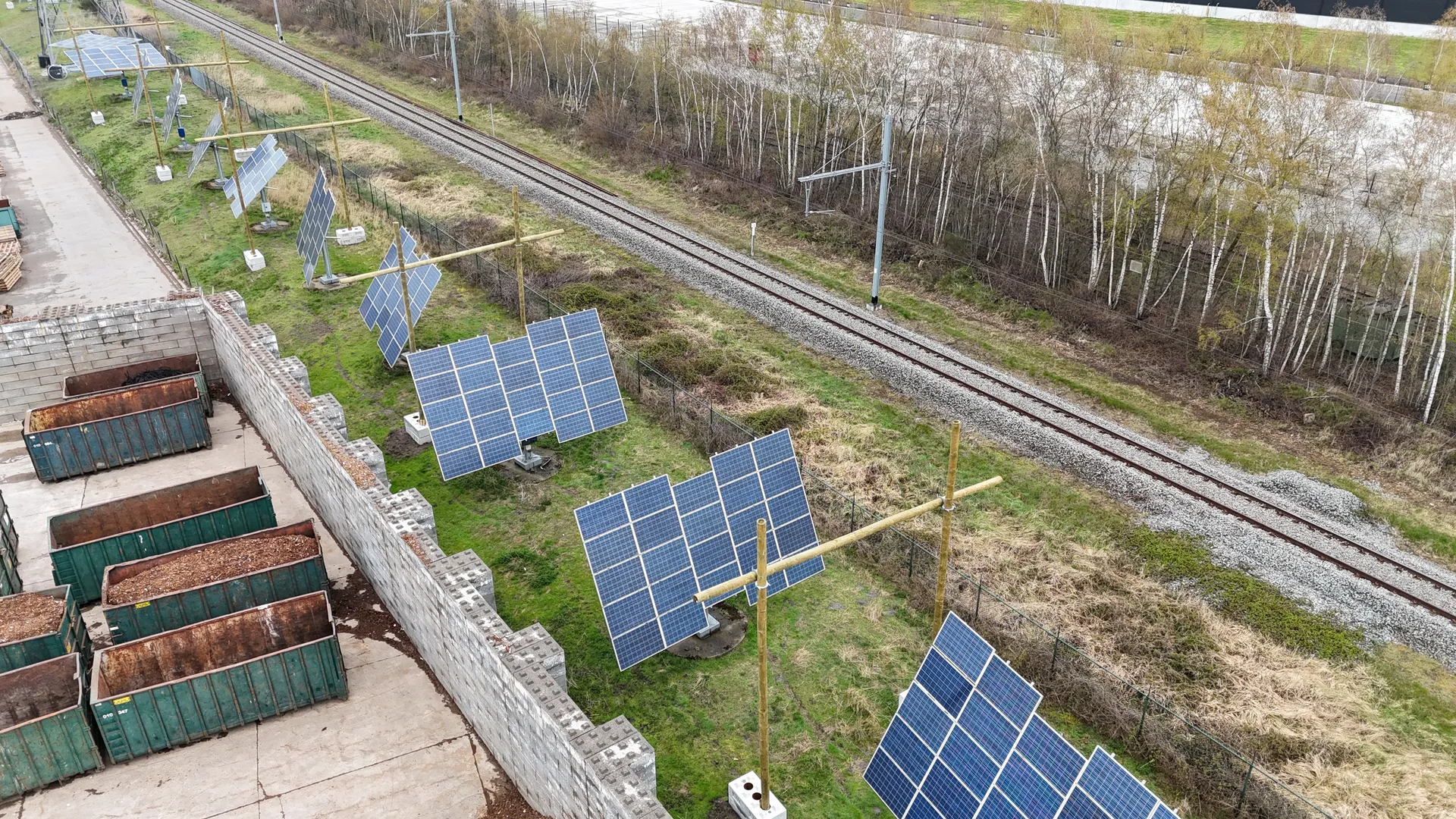

Onze portieken staan overal: langs autosnelwegen, boven spoorwegovergangen, aan waterwegen, op industrieterreinen en bij ingangen van bedrijvensites. De portieken worden geplaatst op het bestaande maaiveld en kunnen na afloop volledig worden verwijderd zonder sporen achter te laten.

Voor moeilijk bereikbare locaties werken wij met all-terrain voertuigen en kranen die ook in drassig of onverhard terrein hun weg vinden.

Volledige ontzorging: administratie en vergunningen

Het plaatsen van portieken op of naast het openbaar domein brengt een kluwen aan vergunningen, signalisatieplannen en afstemming met overheden met zich mee. ETD bv neemt dit integraal uit handen.

Wij verzorgen de vergunningsaanvraag zonodig inclusief signalisatieplan en plaatsing van werfsignalisatie, tijdelijke parkeerverboden, onderhandelingen voor de toestemming van grondeigenaars en stemmen af met gemeente, wegbeheerder, spoorwegautoriteiten en waterwegenbestuur.

Kort gezegd: u geeft aan waar de portieken moeten staan, wij regelen de rest.

Veiligheid als uitgangspunt

Alle plaatsingen worden uitgevoerd door VCA en ELIA gecertificeerde technici die de lokale taal beheersen. Na plaatsing ontvangt u een leveringsverslag en stabiliteitsnota. Gedurende de huurperiode voeren wij periodieke controles uit op stabiliteit, verzakkingen en netheid, en nemen wij onmiddellijk maatregelen wanneer dat nodig is.

Op zoek naar beschermingsportieken, of de volledige ontzorging van uw project?

Vraag een offerte aan
